Opto22SNAPPAC在Ballarat公共医疗中心的成功应用

   日期:2013-06-21     来源:互联网

澳洲主要医疗机构启动可靠、高效的Opto 22系统升级是对SNAP PAC系统的网络分割能力和巨大数据处理量的肯定。

位于澳大利亚Victoria 省Grampians地区的Ballarat公共医疗中心是一家重要的保健组织,旗下有Queen Elizabeth 中心和Ballarat基础医院。Ballarat医疗中心的多区块场地包括康复家园、精神卫生院、6个疗养院和复健中心。有了如此齐全的设施,Ballarat医疗中心能为当地200,000人口提供全方位的内科,外科,老年医学,和精神卫生服务。

作为Grampians区的主要转诊中心,Ballarat医疗中心占地48,000平方公里,而保持其设施、系统及设备的最佳运行是非常重要的。这项责任落在了Ben Orchared和Nick Stephens的身上,他们是中心的工厂控制技术员,有一支32人的工程小组。小组的主要工作是挑选、采购、配置、安装、维护控制硬件和软件,以保证 Ballarat医疗中心设备的正常运行。经过再三考虑,Orchard选择了Opto 22的自动化控制产品。Orchard现在所使用的主要是Opto 22的mistic™系列、SNAP 以太网I/O模块、智能处理器和控制器。Orchard已经安装超过17个控制器,负责分散在Ballarat社区约2700个I/O点。

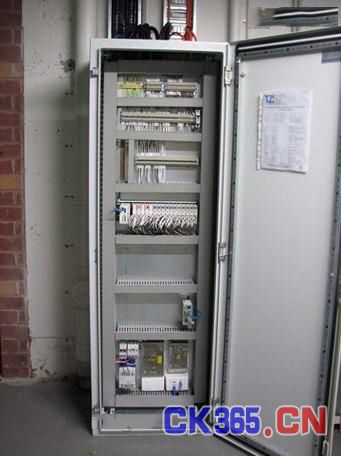

SNAP PAC控制器改善了加热、通风及冷却系统的整体性能

“这些控制器包括许多M4和SNAP-LCM4,是现行可编程自动化控制器的前身,” Orchard说道。

最近,Orchard正忙于旧版硬件的更新换代,改用Opto 22的最新旗舰产品—SNAP PAC系统。实际上,Orchard早已把四台M4升级到SNAP-PAC-S1独立式可编程自动化控制器。他列举了升级的若干原因包括双重以太网端口可用于网络分段,能产生更大的数据量。总之,在Ballarat的一些进程中,Orchard亲眼见证了SNAP PAC惊人的的处理速度,数据吞吐量大幅度提高,执行速度由原来的7~8秒降低到仅几毫秒。

Ballarat建筑和相应设施的运作关键取决于有效加热、通风和冷却系统,设备包括冷冻机、空气处理和风箱、过滤器、风扇等其他系统部件。Opto 22系统包括一个M4控制器,与减震器相连—可调气孔用于控制气流和空气牵引—通过装在I/O底板上的SNAP I/O模块。底板上还装有SNAP-B3000智能处理器,接收来自M4的指令(通过串口连接),再将指令(通过模块)中转,执行减震器开(允许风进),关(内部空气再循环)或半开关。Orchard的最终目的是升级所有的M4至SNAP PAC,保证系统拥有更佳的整体性能包括前面提到的更大的数据量。

“对我们来说很幸运,Opto的最新SNAP PAC不仅仅更为强大,同时还为我们提供了一个清晰、简易的升级途径。我们可以直接用SNAP PAC更换M4,获得更加稳定、快速的系统,无需对远程I/O或传感器做任何变更。”

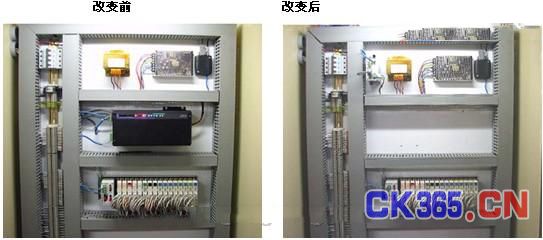

用SNAP PAC代替M4,无需对任何远程I/O或传感器做变动

复杂的动力管理

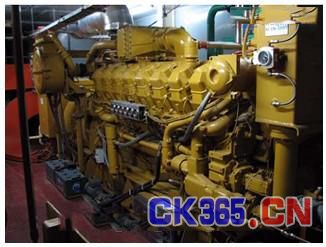

技术维修小组同时负责Ballarat基础医院的所有发电机。作为例行维护,每隔两周,所有发电机至少进行约4小时的运行。每组发电机连接Opto 22系统,例行检测时,由它控制停开车。

同时,若医院的电力负载长时间超过一个特定临界值,Opto系统会自动开启一个发电机来缓解医院对电网的负荷。

“这种情况通常发生在夏季,我们的机组长时间运行,” Orchard解释道。但是远程启动和机组的交替使用对于Ballarat医疗中心实在是无奈之举,因为医疗组织正共同致力于节能环保。比如,控制系统已设定为调节4个主要机组的冷却水。Opto系统监测户外空气温度,若温度上升,系统会相应减低冷却水设定点。相反,当用电超过临界值,系统则提高冷却水设定点,降低机组压力和整体功耗。

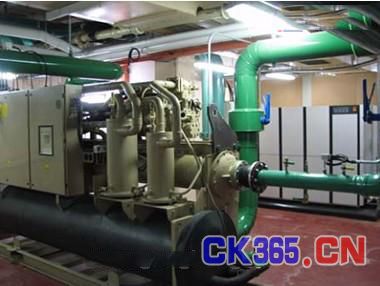

Opto 22系统减少电力负载并调节4个主要冷却装置的水温

“这会导致室温的略微上升,但是却足以保证即使没有发电机也能安然度过一天,” Orchard说道。“当发电机启动,Opto系统已被设定开始计时。若机组不按每4个小时的间隔运行,Opto系统会在隔周的测试时间自发开启发电机。还有,无论什么时候发生断电,2个发电机会自动开启。Opto系统监测每个发电机的负载并计算出一个机组能否支持总载荷,若可以则关闭另一个发电机,使它处于’热待命’模式。”

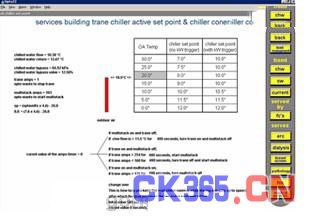

监测空气温度和电源以保证冷却器效率和低功耗

温度控制

类似的自动化策略也应用于Ballarat医院的手术室。在每个手术室,医院职员可以自行对系统进行修改。医生和护士可以使用Opto终端—带触摸屏的操作界面终端—安装在手术室墙面上用来调节室内温度。

“很明显,在手术过程中,医务人员会因为反复折腾开关,按钮或其他控制器来调节温度而导致造成注意力分散,” Orchard解释道,“现在他们只需走过去,按一下屏幕,设定温度,就可以搞定。Opto终端提供了一个Opto控制系统下简单易懂、易操作的界面,Opto系统既接受温度输入设置还能调节HVAC系统。”




安装在墙上的Opto人机终端触摸屏方便医生及护士调节室内温度

除此之外,Opto人机终端经NEMA-4认证(例如,Opto产品密封包装,防液体飞溅、防水保护)。当冲洗、打扫手术室时,这满足了Ballarat医疗中心传染病控制标准。




Opto人机界面终端提供了一个简单易操作的界面

PID控制

在手术室中,需随时维持正压力,即在一个系统、区域或圈围空间内的空气压力需高于周围环境压力。因此,若正压系统内有任何漏洞,空间就会向周围环境进行流通。同样地,正压也保证了环境无法向闭合系统流通。大多数类似Ballarat的医院都拥有正压手术室,因此空气中任何可能感染病人手术的细菌都被拒之门外。

为了保证Ballarat医院6个手术室的正压环境,Opto 22 SNAP PAC系统连接并收集来自各个位置上压力感应器内的输入数据。这些数据经SNAP系统处理,用于输出(发送指令)设置,从而能对HVAC系统风扇做必要调整。

用于执行PID控制的特制硬件主要包括SNAP-M4控制器(控制3个手术室的压力),安装在16槽底板上的B3000以太网智能处理器(I/O处理器)。Orchard对基于智能处理器控制回路所提供的改进,感到很满意。

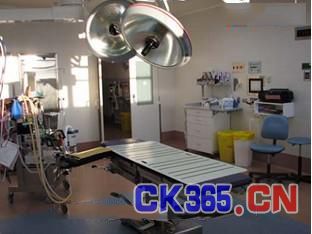

PID维持手术室正压防止细菌传播

“一个重要因素是所有PID回路参数可以闪存在智能处理器内。这说明只要底座一通电源,PID回路可以启动运行。”

Orchard使用Opto 22的SNAP-PID模块,它执行独立PID回路计算—每个模块一个回路。除了每个底座上有16个模块,无任何系统降级,这全归功于Opto系统的分布式架构,它能实现控制器与多重远程I/O智能处理器(the SNAP-B3000-ENETs)进行通讯,智能处理器能处理PID并缓解控制器密集处理的压力。这一应用获得成功,但是Orchard和他的小组已经用SNAP-PAC-S1替换了原来的M4,由于前者更具实际效果和整合功能。

“SNAP PAC系统提供更新、更快和更便宜的处理器,如SNAP-PAC-EB2可以执行多达96个PID控制回路。这样那些单回路PID模块就变得多余了。在原来单回路的位置,我可以使用Opto的最新高密度32通道I/O模块,这样我拥有的是一个有更少部件的快速系统,比我以前使用的系统更具灵活性和经济性。”

与Opto 22结缘

转战Opto 22最新、最强大的技术,对Orchard已不足为奇,他整合Opto 22的产品已长达15年,同时也接触过公司的其他控制系统包括Optomux、mistic、 FactoryFloor和SNAP Ethernet(分别在1982,1991,1996,1999年首次引进)。Orchard一如既往地信赖Opto产品的灵活易用。

Orchard能证明这种易用性,他在每个工作日都会检查大量的Ballarat医疗中心的系统。他使用Opto 22的OptoDisplay HMI(人机界面)开发软件设计整个院区的交互地图。只要点击院区的任意建筑,就会显示建筑的平面图,再点击则显示建筑中独立房间的图示,包括屋内的详细系统和设备。

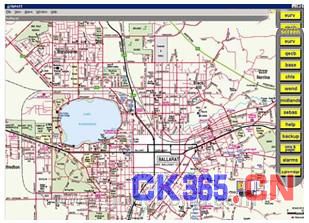

使用Opto 22的OptoDisplay HMI软件所设计的医院交互式地图

值得瞩目的是,自从1996年第一次引进OptoDisplay,Opto 22已经发行了好几个OptoDisplay新版本,搭配2款全新的和改进版的HMI开发软件—IODisplay和PAC Display。尽管如此,因为公司提供早期技术的兼容,Orchard总是能准确地转移其现有的HMI项目至较新的平台—Orchard现在设计并使用超过1000个HMI屏幕,这对他的确很关键。

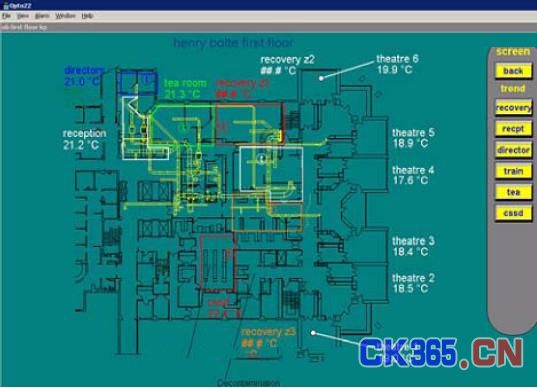

医院建筑平面图

Orchard和工程部同事使用HMI屏幕来获得整个Ballarat HVAC的实时图像及其他系统的情况。同时,若发生与预先设定的操作参数不符,报警器被触发,Orchard能及时获知。

“图像中的这些符号都是我从Opto 22种类繁多的运行图例中获得的。我们的冷却器、燃气炉、泵、压缩机等既有二维的表示法也有三维的表示法,能尽可能逼真的表示出系统界面。即使有些人对我们的设备一无所知,也可以看着屏幕就知道到底发生了什么。”

强制监测与报警

Ballarat医院的许多护士及员工都随身携带一个私人黑色报警按钮-笔状装置,尽管它不起眼,却是一个很重要的按钮,它能触发安全及其他紧急事件响应。一旦按下,按钮将按特定频率发送无线信号,一个本地接收器检查该信号内的有效编码,若确为有效,即通过连接SNAP I/O底板上数字模块,关闭会触发数字输入的继电器。一个SNAP-B3000智能处理器将信号转送至控制器(再次,M4或SNAP-PAC-S1),控制器随后会触发一个声音警报并在主控制台PC上的HMI界面上显示图像。

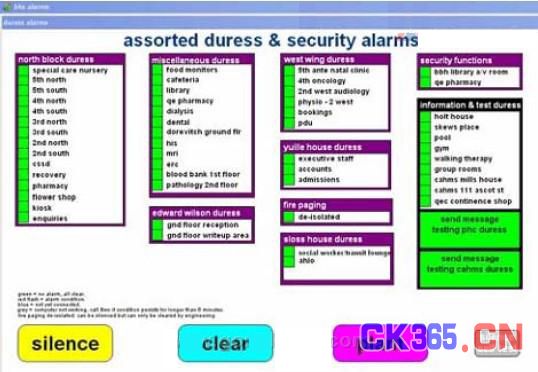

HMI界面保证了病人和工作人员的安全

“我们将这种个人紧急响应系统称作‘无线强制监测’,若有人患有癫痫、精神疾病或有伤害自己和他人的威胁,系统就能切实地保证病人和工作人员的安全” Orchard说道。

制冷监测,报警和法规遵守

除了优化系统性能,提供远程监测和报警,Opto 22系统也可以帮助Ballarat医疗中心解决一些规范符合的问题。特别地,PAC Display “超级趋势“提供了一个记录制冷设备温度的图像资料,制冷设备用于储存医院的食品和药物。这些超级趋势在任何指定时间段内,主要针对16个不同参数(此案例中是温度)的跟踪并建立一个图像日志,由此提供一个便于理解的可视记录。有了这个特点,能创建一个精确的记录。由于法律规定,这些记录将提供给澳大利亚政府监管机构的审查或审计。Orchard完成了制冷设备存储药品的6个月超级趋势图及三个月的食品存储。

Opto 22产品在Ballarat医疗中心的另一个有趣应用发生在Queen Elizabeth Center,Opto 22的控制系统掌管水疗池的加热过程,池底是一层瓷砖,而在池底下部是水泥浆,接着是混凝土最后才是地面,为了避免任意一层的破裂,池水加热需及其缓慢,这就要求开发一种特殊的加热控制策略。

Orchard曾使用IO控制编程软件建立了一个控制策略,使得水池逐渐升温,每小时约1度。Orchard说类似的策略对于使用脚本或包括流程图工具设计IO控制是非常简单的。

未来计划

Orchard最近造访了Opto 22位于美国加州Temecula 的总部及生产中心。他的到访恰巧遇上Opto峰会召开和SNAP PAC系统投产,出席的皆是SNAP PAC系统软硬件方面的业界专家。Orchard有机会和Opto 22的系统和开发工程师畅所欲言。这次交流加固了Orchard对于在原有系统上加入SNAP PAC系统组件能更好地实现Ballarat社区的全面监控的认识。

Orchard的来访使得他能面对面地与Opto 22的产品支持专家交流。“为什么一直以来我们都选择Opto并始终坚持,源于其全方位的技术支持和如磐石般坚固的产品。”
