在宇通仪表隔离器中，有多个系列的无源信号隔离器，该种类仪表的主要功能是：对输入这种无源隔离器的电流源信号进行隔离处理，输出一个与输入信号隔离的并与之成比例的直流信号。
这种无源仪表采用的供电方式是：利用输入回路中的信号电流对该仪表进行供电，无需外接任何电源。这里指的“无源”不是仪表行话里说的“两线制供电”而是在隔离器内部取了部分输入信号的能量来驱动隔离器工作的，完全无需供电。
在工业过程控制系统中，信号常常碰到测量信号不稳定的情况。如：各种传感器输入到控制系统;控制系统的电流信号输出到控制变频器;控制系统的电流信号输出到现场阀门;现场阀门的反馈信号输入到控制系统等。由于各种干扰存在的原因，常常使变频器和阀门、执行机构工作不稳定、不正常，这都需要使用信号隔离处理器来解决这类问题。
在控制系统内使用隔离器，需要在控制系统的控制柜内要安装隔离器和支持隔离器工作的电源。若使用无源隔离器既起到了信号隔离的作用又不需要使用支持隔离器工作的电源，这样就可以节省三分之一的布线工作量、电源电缆和电源本身的费用。
以下就各种供电方式的传感器和各种方式的控制系统输入卡件(或仪器仪表输入端)的接线接线说明。
■ 连接的简图：
一、外接变送器电源的接线方法：

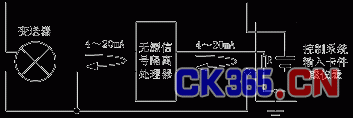

1、无源隔离器在四线制变送器信号输入中的接线简图：
2、无源隔离器在三线制变送器信号输入中的接线简图：

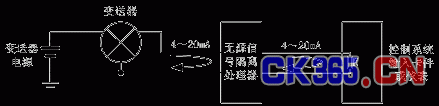

3、无源隔离器在二线制变送器信号输入中的接线简图：
4、无源隔离器在控制系统信号输出中的接线简图：
二、对于控制系统输入卡件(仪器仪表输入端)带配电功能的接线方法：
1、输入配电四线制变送器的接线简图：
2、输入配电三线制变送器的接线简图：
3、输入配电二线制变送器的接线简图：
注意：
由于控制系统输入卡件(或仪器仪表输入端)的配电功能提供的配电电源与输入端子间不隔离，导致使用这种变送器供电方式的输出信号共电源地。
