一、概述：我国北方地区冬季目前普遍采用集中供暖方式进行供热。供热站通过城市高温供热管道将热水送至各居民小区、企业中的换热站。在换热站，高温管道(以下简称一次网)中的热水与进居室暖气片(以下简称二次网)的热水通过换热器交换热量。经过换热后，二次网中热水流入各居室中。
在以上过程中，供热调度部门需要对锅炉运行参数实时控制温度、压力、流量、液位等参数集中实时监视，控制供热锅炉中各设备的运行。同时，根据从各锅炉现场监测到的运行参数，调节供热站运行工况，保证冬季整个供暖的稳定运行。供热锅炉数据的计算机管理及大屏幕LED显示数据发布，起到了及时的应用。图1
我国现行的热力站运行管理仍处于手工操作阶段，影响了集中供热优越性的充分发挥。主要反映在：缺少全面的参数测量手段，无法对运行工况进行系统的分析判断;系统运行工况失调难以消除，造成供热参数未能在最佳工况下运行，供热量与需热量不匹配;运行数据不全，难以实现量化管理。搞好城市集中供热工程，必须要全面提高供热技术水平，可以有效提高供热系统的自动化控制水平，并且能很大程度上提高供热行业的管理水平。供热工程中的自动控制对于保证供热系统优质供热、安全运行、经济节能、环境保护具有十分重要的作用。
二、系统工艺控制描述

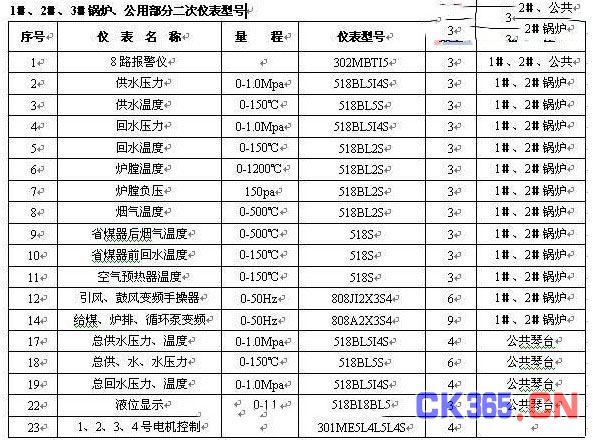

该方案中，所采用AI系列仪表控制现场温度、压力、流量、液位信号;现场各调节阀的控制;现场电机、变频器的控制及运行监视。在供热站中，通过AIFCS现场总线型计算机监控系统简单易行的完成人机交互，控制各种设备稳定运行。对于现场调节阀及各种电机的控制，设计了就地控制、远程调度中心控制方式。供热站控制仪表选型表1
(1)调节一次网供水或回水管道上电动调节阀，从而改变一次网进换热器的流量，保证二次网的供热量。
(2)来通过变频器调整循环水泵的运行频率，从而改变二次网的运行流量。控制供回水压力共五个参数。
(3)根据恒压点的实测压力值与设定压力值的比较偏差，来通过变频器改变补水泵的运行频率，保证恒压点的压力恒定。
三、系统功能与特点
该供暖监控系统主要完成对工艺流程的监测、控制以及数据的处理、存储、分析以及报表打印等任务。
工艺流程显示：显示各供热锅炉工艺流程，包括温度、压力、流量、液位等工艺参数、所有设备运行状态以及各控制回路的详细参数等;
调节回路显示：包括所有调节回路，可修改设定值、控制方式、调节参数等，并有实时趋势图便于进行PID回路整定;
设定值显示：包括所有必需参数的设定值、控制方式、调节参数以及其它联锁值、报警值等;
AIFCS现场总线型计算机监控系统简介：

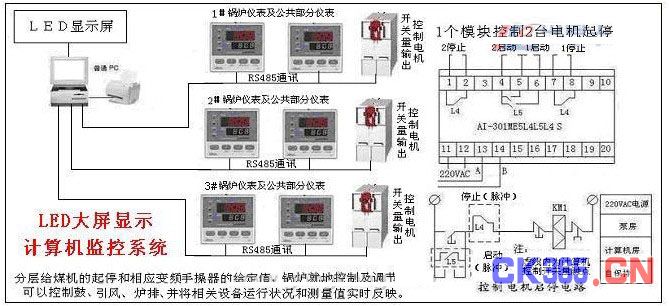

该系统是由宇电工控组态软件AIFCS V9.0经过二次开发而成的软件产品，用户无需系统组态即可直接使用。该软件与AI仪表配套使用共同构成AIFCS现场总线型计算机监控系统组建系统而成。系统见图1
工业现场安装AI仪表和开关量模块采用多条RS485总线连接控制层计算机，在计算机上可100%操作仪表，修改设定控制参数。系统采用三条总线控制3台锅炉，1个公用系统。
四、软件结构：
该软件的内部结构可分为以下三个部分：
数据采集、数据处理、权限管理
数据采集：软件系统从【锅炉控制系统】现场温度控制器采集测量值，呈现仪表外型图显示实时数据，并存入系统内数据库，以便日后数据查询等使用。
数据处理：系统根据开发要求从历史数据库中提取数据并完成指定的处理功能。包括历史数据显示，历史曲线绘制，报表，报警，各类数据报表可导出到软件外以Microsoft Excel文档或浏览器的形式保存。
1. 仪表控制数据可以随时下载控制参数。
2.实时曲线 /历史曲线可随时改变曲线颜色。
3. 1～15分钟可选、半小时或1小时采样的日报表、班报表。
4.历史报警事件报表有音响。
5.数据库里有每5秒曲线数据表。历史数据的存储与检索：对重要的数据进行在线存储，数据的存储时间最长为10年。可以通过历史报表或者历史趋势曲线的方式来检索历史数据;
6.历史曲线可写入备忘录59个字。
7.可随时打印实时8个数据曲线图表、8个历史数据曲线显示图表及每5秒数据表和班报、日报、报警报表。用户能够直接使用Excel编制报表，借助Excel的强大功能，用户可以随心所欲地编制各种各样的报表
五、锅炉现场全彩色LED显示屏数据显示系统： LED显示屏图5
随着电子工业的迅速发展，LED渐渐走进了我们的生活，并将推动显示器领域发生一次革命性的巨变。LED显示屏集微电子技术、计算机技术、信息处理于一体，以其色彩鲜艳、动态
范围广、亮度高、寿命长、工作稳定可靠等优点，成为最具优势的新一代显示媒体。目前，LED显示屏已广泛应用于大型广场、商业广告、体育场馆、信息传播、新闻发布、证券交易等，可以满足不同环境的需要。LED显示屏的发展前景极为广阔，正朝着更高亮度、更高耐气候性、更高的发光密度、更高的发光均匀性、可靠性和全色化方向发展。
锅炉运行数据LED大屏幕显示系统采用了灵星雨系统。在工业现场计算机上的数据随时在LED大屏幕来显示控制数据发布，并发布各种信息。选择LED显示屏主要用途是主要显示文字、或主要显示简单的图片及文字、或播放各种视频信号、动画、图像及文字等情况;从而完成显示屏所需要的各种信号，使LED显示屏体显现出色彩逼真、动态感强的画面。可输入计算机信号，实时显示计算机监视器的内容，如计算机处理的各种表格、曲线、图片等，同时可以显示北京时间、各种欢迎词新闻，显示方式、停留时间均可以控制;
动画显示方式多种多样，如上下、左右、中间展开、等;
每幅画面的显示时间可以控制，并能自动切换;
可以开窗显示，即对应显示计算机监视器图案的一部分;
显示屏的像元与计算机监视器逐点对应，成映射关系，映射位置方便可调;
编排的数据、曲线可以随时更换，包括节目的内容、播放的顺序、播放的时间长短等，更改的节目可以及时的显示出来;
根据显示色彩，显示屏可分为单色、双基色和全彩显示屏。一般显示色彩越多，制造成本也就越高，因此在选择显示屏时并不是一定选择全彩色的就好。
由于显示屏种类较多，所含技术较为复杂，因此在选择显示屏时最好能听取行业专家的一些专业性的建议，这样可能使自己选购的显示屏具有更好的性价比。
一般来说，如果图像要求高和可视距离近，则选择点密度规格高的双基色或全彩色的显示屏;如果文字播放量大，则选择点密度低的规格。此外，还应该根据资金情况选择全色、双基色或单色显示屏，根据装修情况选择不同的外框用材，根据使用特点选择不同的控制方式。
LED 显示屏使用说明LED显示屏系统作为光、电、声结合的多媒体高科技产品，主要包括以下部分：显示屏体、控制主机及通讯系统、计算机及计算机外设、系统软件。
主要是由屏控计算机、屏体控制器和显示屏体组成，系统采用了灵星雨系统。屏控计算机由能运行Windows操作系统的高档计算机担任。控制其对应的显示屏的显示效果。它可以自动运行一个不断循环的程序，根据给定的节目单去播放相关的显示数据，也可以人工干预，产生屏幕上的显示效果。屏幕上像素和屏控计算机显示器相应区域上像素一一对应，直接映射。所有可在计算机监视器上显示的图形均可在显示屏上显示出来，软件兼容性强。
为保证我们的产品可以在合理条件下正常使用，得到您对产品的认可，我们将简述产品的使用流程以及注意事项，请认真阅读后，再进行LED显示屏的安装和调试工作。
使用硬件设备清单
LED显示屏 信号连接线 电源连接线 系统控制卡(装载在电脑内)系统接受收卡(装载在
LED显示屏内)台式电脑(含DVI视频输出 及 串口) 显示屏 以及相关附属配件
使用流程硬件安装步骤如下：
1、 把DVI显示卡插于主板的AGP插槽，安装好该卡的驱动程序;
2、 将数据采集卡插于空的PCI插槽(如果有使用);
3、 用DVI电缆线把数据采集卡与显示卡连接在一起;
4、 把控制线与串口(Rs232)相连(可选灵星雨系统需要);
5、 用网线与接收卡相连;(具体条数根据工程图纸)
6、 检查连接无误即可进行设置或上电调试。
软件安装步骤如下：
1、显卡驱动安装
将显卡驱动程序光盘插入光驱，即可自动进入安装状态，请按提示操作即可。
首先安装DirectX8.1;然后再安装驱动程序;最后安装控制面板。
2、播放软件
安装大屏幕专用播放与设置软件LED演播室或其他控制软件
将随屏所附应用软件光碟插入光驱，复制或安装所有的程序到计算机上。
3、电子屏操作步骤：
①开屏：请先打开计算机，再打开电子屏。
为各设备通入电源(确保输入电压符合产品要求)
打开LED屏体(屏体通电瞬间会有区域性的闪烁，表明屏体通电)，打开计算机，务必确保显卡设置正确(不正确会没有显示画面，即黑屏)，打开控制软件 ，进行基本的像素尺寸和显示区域设置(此设置并不影响LED显示屏画面的显示)
②关屏：首先关掉LED屏体电源，关掉控制软件，再正确的关闭计算机。
结束语：
AI仪表在集中供暖计算机监控系统及大屏幕LED数据显示，在供热站应用使供热调度部门对锅炉运行参数温度、压力、流量、液位等参数集中实时监视，及信息的发布。可随时了解各锅炉现场监测到的运行参数，调节供热站运行工况，保证冬季整个供暖的稳定运行。
