案例背景
工业的迅猛发展，生活水平的大幅提高都产生了越来越多的污水等待处理，污水处理的问题也越来越摆在了相关部门的重要议事日程上。污水处理得好坏已经不仅是关系环境保护的问题，对国民经济的持续健康发展都具有重大的现实意义。
新型的水污染滤水及协调风机房反冲控制系统是北京安控科技股份有限公司最新研发的污水处理控制系统，它结合了多种新技术的优势，使整个系统的性能大幅度的提高，适应了现在市场上迫切的需要。

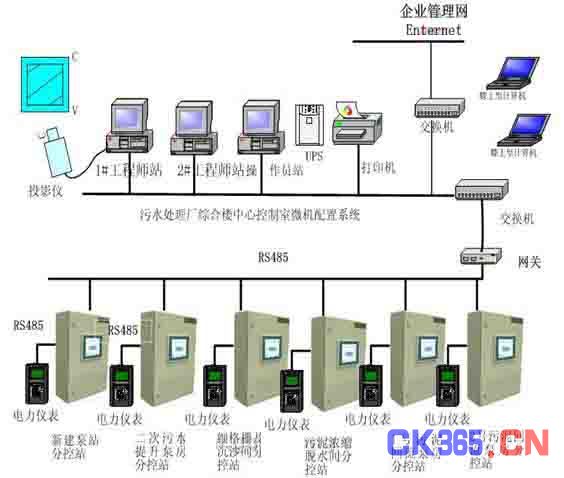

示意图
产品功能
滤池
滤池的恒水位控制，滤池的反冲及运行。
① 滤池的恒水位过滤控制
RTU根据每个滤池的液位计(可设定高低限报警)给出的信号，控制滤池出水阀门的开度，以保证滤池的水位恒定。
② 滤池的反冲洗控制
RTU对每个滤池的反冲洗控制有3个条件。
过滤周期：工作人员根据工艺上提出的要求，设定滤池的最大过滤时间。在滤池开始过滤时，滤池RTU开始计时，并与设定值比较。当两者相等时，滤池RTU发出反冲洗请求。
压差值：在滤池RTU上设定滤池的最大组塞压差值。当过滤时组塞压差传感器连续测定滤料的组塞压差值，RTU将此值与设定值进行比较。当两者相等时，滤池RTU发出反冲洗请求。
强制方式：由工作人员根据现场需要，在滤池控制器上进行功能操作，强制滤池RTU工作。
反冲洗现场
主要控制功能
旁路阀控制，冲洗控制，保护设备停车控制，反冲洗水泵备用切换，鼓风机备用切换。
① 鼓风机开/停，相关阀开/关
当滤池RTU接到发出的反冲洗请求后，鼓风机开始工作，相关的阀门打开。反冲洗完成后，鼓风机停止工作，相关的阀门关闭。
② 水泵的开/停，相关阀的开/关
当滤池RTU接到发出的反冲洗请求后，水泵开始工作，相关的阀门打开。反冲洗完成后水泵停止工作，相关的阀门关闭。
主要检测参数
滤池
每个滤池的水位连续检测及显示、水头损失检测、浑水阀、清水阀、反冲洗阀、排污阀、反冲气阀、排气阀等设备工作状态和故障状态，手/自动状态;清水阀阀门开度、开关限位、超开/超关状态报警。
反冲洗现场
反冲洗水泵开停、故障、手/自动;反冲洗水泵电流、有功功率;出口阀开关状态、故障状态、手/自动;反冲洗鼓风机开停、故障、手/自动;出口阀开关、故障、手/自动;出口旁路阀开关、故障、手/自动;反冲洗水流量、压力;反冲洗气量、流量开关;储气罐压力。
客户价值
该系统是我公司采用国内外最新计算机软硬件技术研制开发的监控和数据采集系统。该系统具有操作简单、使用方便、功能齐全、性能可靠、适应广泛、组态灵活等特点。从现场控制终端到办公室管理计算机，从通讯系统到管理网络，从软件到硬件，EchoSCADA为您提供了全面的解决方案。操作员可以对系统参数、工作状态进行监视，及时了解生产运行状况。同时也是工程师进行系统组态、管理和维护的节点，工程师登录后可对系统功能做相应组态、分析和修改。
主要产品简介
SuperE-S RTU
RTU(Remote Terminal Unit)是一种远端测控单元装置，它可实现对工业现场信号的采集和对现场设备的控制。与常用的可编程控制器PLC相比，RTU具有更优良的通讯能力，更大的存储容量，更强的计算功能，更方便的开发，更强的环境适应能力，可在恶劣环境下工作。正是由于RTU完善的功能，使得它在SCADA系统中得到了大量的应用。
SuperE-S系列RTU，是我公司在做了大量的现场调研，征求了许多专家及用户意见基础上而设计的通用RTU。它具有多种结构形式、多种配置和多种功能的选择，用户可根据实际需要进行定制、集成、开发和应用。
