概 述
最先进高效的计量管理手段。
采用低功耗无线通信技术，实现对燃气计量表具的自动抄读和监控，解决上门入户抄表带来的扰民、数
据上报不及时、管理不便等难题。
国内第一个实现真正的网络化无线远传系统，独立研发专利无线路由协议，小区内实现7级无线路由，
小区GPRS集中器后可实现全市集中抄表
特征与益处
抄表自动化，收费网络化，管理人性化
– 全自动、网络化抄表收费系统，完全不用上门，更不用入户;
– 抄表网络实现多级路由，适合各种复杂建筑结构和地形条件;
– 终端表具超低功耗，无需内置电池，用户电池寿命1年以上;
– 多种抄表方式无缝切换：自动化网络抄表、手持抄表、小区集中抄表、移动抄表等;
– 抄表效率极高;
– 支持预收费，网络化接口提供银行或者物业代收费等;
– 对终端用户表具完全监控，可以随时调整预付费表的费率;
– 企业级的管理系统，可以实现远程网络化缴费及用户管理;具有统计查询、业务报表生成、单证
打印等功能，为管理提供更多方便;
与其它燃气表的比较优势
相比传统燃气表，不用入户抄表，并且有强大的监控功能，远程控制用户表具阀门。
相比IC卡预付费表，可以解决“长通阀”、窃气、囤气以及产销差问题。
相比其他远程抄表系统，无线远传抄表系统不需增加额外的布线，安装实施方便。
与普通手抄远传燃气表的比较优势
普通手抄燃气表实现了不入户抄表，但是抄表人员必须到楼前抄表，所以不是真正的自动化抄表。
WAMR实现了完全意义上的自动化抄表。
普通手抄燃气表抄表距离近，WAMR通过多级路由，可以将集中器抄表半径拓展到至少2公里范围，
而集中器(GPRS/CDMA)的通信距离不受限制。
WAMR包括路由器、集中器、抄表/监控/收费软件，构成完整系统，实现更高级的管理功能。
应 用
应用于新建小区，直接采用无线远传表，建设无线自动抄表系统。
老表改造，可在原表上加装具有计量采样功能的无线模块，和路由器、集中器实现自动抄表系统。

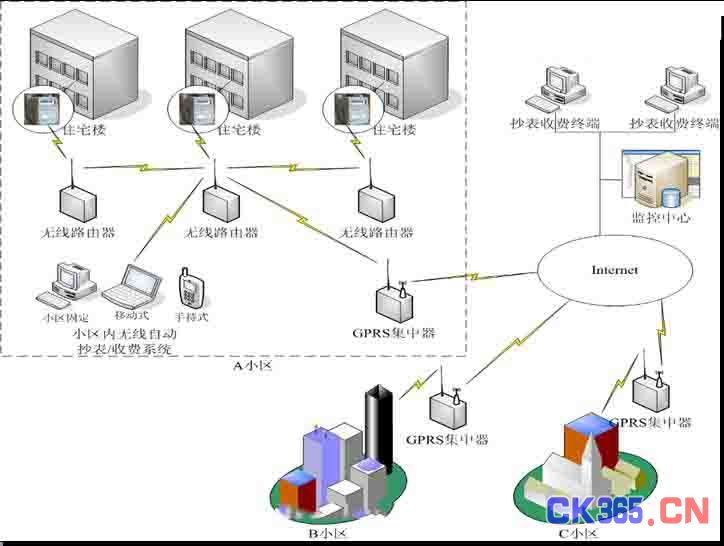

系统详细介绍 — 系统组成
无线远传燃气表
手持抄表器
无线路由器
无线集中器
无线抄表收费软件
无线远传燃气表功能
超低功耗，静态电流<20uA。
计量精确。
防破坏、防窃用，表具自动检测通信故障、磁干扰等，如有故障发生，气量不足或欠费等，自动关
闭阀门。
故障及时上报，发生故障时，表具及时报警、关阀，并将故障上报监控中心。
具有预付费功能。
内置IC卡功能。
无线远传燃气表 技术参数
无线通信速率：50kbps 载波频率：433MHz(频段)
载波功率：10mW 接收灵敏度：-100dBm
工作方式：半双工 采集数据时间间隔：5秒
供电方式：4节5号碱性干电池
功耗：
接收电流12mA;发射电流30mA;
待机电流<20uA;平均电流<30uA
无线通信距离：
空旷地带(无遮挡)>200米;
建筑内10～100米(视建筑结构不同而有差异)
计量信号： 干簧管脉冲，<10Hz，支持单脉冲或双脉冲
手持抄表器
功能：
无线抄表：批量自动抄或点对点抄;
数据存储与交换;
表具故障诊断、参数设置;
主要技术指标
超低功耗CPU;SD卡存储器;
128*64图形液晶显示;26按键;
通信：RS232;
电池：内置可充电镍氢电池;
无线通讯距离：300米
无线路由器
供电方式：220V市电或太阳能电池板
通信距离：300~500米
防护等级：IP65
即装即用，无需特殊配置
可故障诊断
无线数据集中器
远程通信方式：
– GPRS/CDMA
– RS232
供电方式：
– 220V市电或太阳能电池板
防护等级：IP65
系统最大容量：
– 超过10的36次方，可视为容量无限
通讯数据加密传输
配置简单
抄表收费软件
远传抄表：可以单用户按需抄表，或者分区批量抄表。
结算收费：可以完成预缴气费业务，并打印相应的票据。
费率控制：根据适应燃气价格变动，对表具中的计费单价进行调整。
表具控制：可对表具阀门按需进行开、关操作等控制。
用户档案管理：对燃气用户档案进行建档、修改、查询、注销等操作。
查询统计：对抄表记录、业务操作等进行针对性的查询统计。
业务报表：包括日报表、月报表、年报表。
系统维护(需要管理员权限)：对无线网络及网络中的各设备进行配置、维护与检查，对软件系统
本身进行管理。
系统实施
1. 设计：现场勘测及无线网络布局设计
2. 安装：安装表具、路由器和集中器等
3. 数据：安装软件，管理数据录入
4. 使用：建档开户，投入使用
