前言：包钢炼铁厂综合料场皮带传送系统采用132KW两台电机(一主一从)进行传动。原有系统采用接触器启动。传送皮带长度大约在500米左右。正常情况下直接启动对系统没有影响，但是当发生送料过程中有意外故障而造成停机时，系统检修结束后要求再启动时，就会出现启动非常困难，造成接触器过热烧毁甚至发生因过电流造成相间短路的现象。若采用一般常用的降压软启动方式，由于启动力矩与电压的平方成正比，因此根本无法实现重载启动。为此，我们采用艾默生公司的EV3000系列高转矩、高精度变频器作为电机控制核心，配合EC20系列PLC实现两台变频器的主从控制，实现两台电机同频率或负荷平衡运转。
1、变频控制系统
1.1系统参数：
皮带电机为132KW，电流245A，四极，转速1480 R/MIN

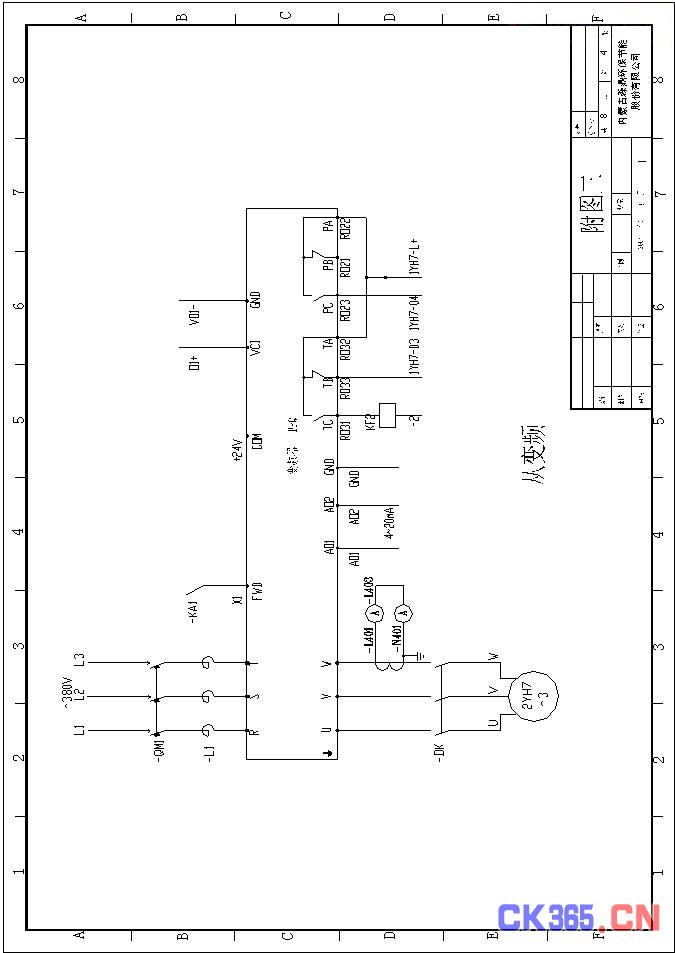

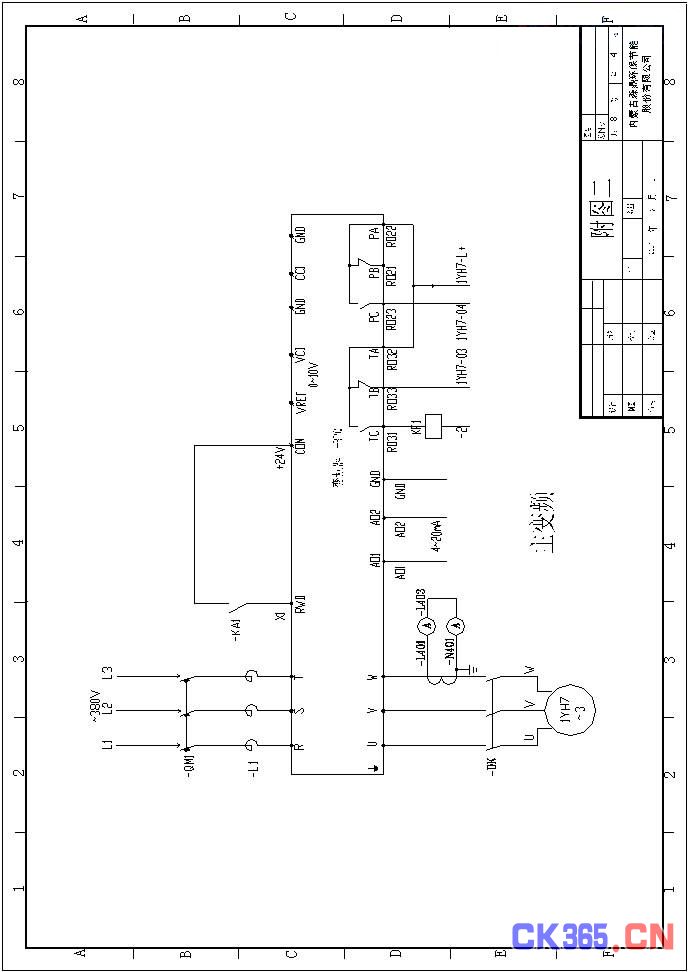

设计采用EV3000-4T132G(高性能)系列变频器。 配合EC20系列PLC及模拟量组合模块5AM(四模入、一模出)，通过PLC作PID闭环控制。其中主变频器的给定采用数字量设定或模拟量设定均可，将主变频器的输出频率作为PID的给定量，将从变频器的输出频率作为PID反馈环节，PID输出量作为从变频器的给定值，从而实现主、从变频器的频率一致运行。具体原理参见附图一至五

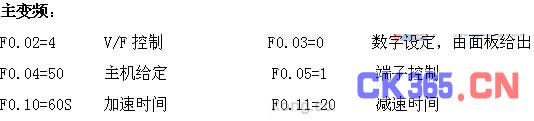

1.2变频参数设置
由于现场不具备电机调谐运行(接手无法打开)，因此控制方式采用V/F控制，电机参数F1.00-1.08按电机实际参数设置。

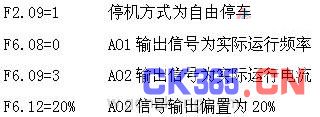

具体原因是：由于AO2信号送入楼上控制站计算机室，控制站PLC要求信号为4-20MA。因此，当变频器输出电流信号为4MA时，对应实际电流为0;即将4MA/20MA=20% ，输出偏置即位20%。
2、PLC控制系统
2.1 PLC硬件配置

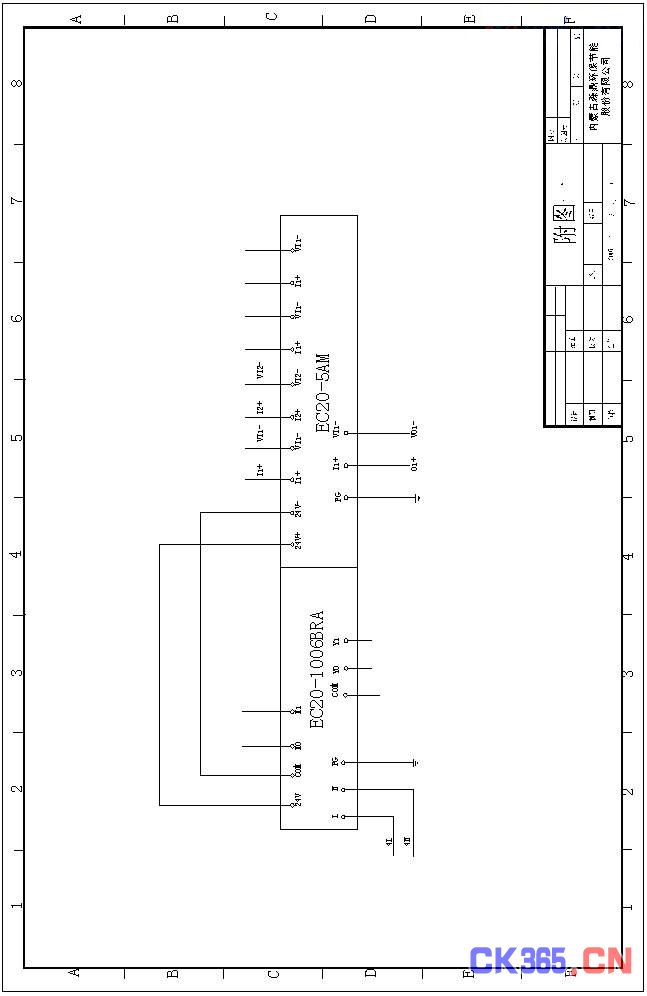

由主机EC20-1410BRA、模拟量组合EC20-5AM (四入一出)构成。其中输入的一通道为主变频器的实际运行频率;二通道为从变频器的实际运行频率，输入信号均为4-20MA;输出为从变频器的给定值，信号为0-10V。
2.2变频控制PID程序
2.3实际参数调整设置
最后经多次修改和调试，确定比例系数为10，积分时间为100毫秒，微分时间为零。经过运行发现能够满足现场的生产工艺，主、从皮带平稳启动。

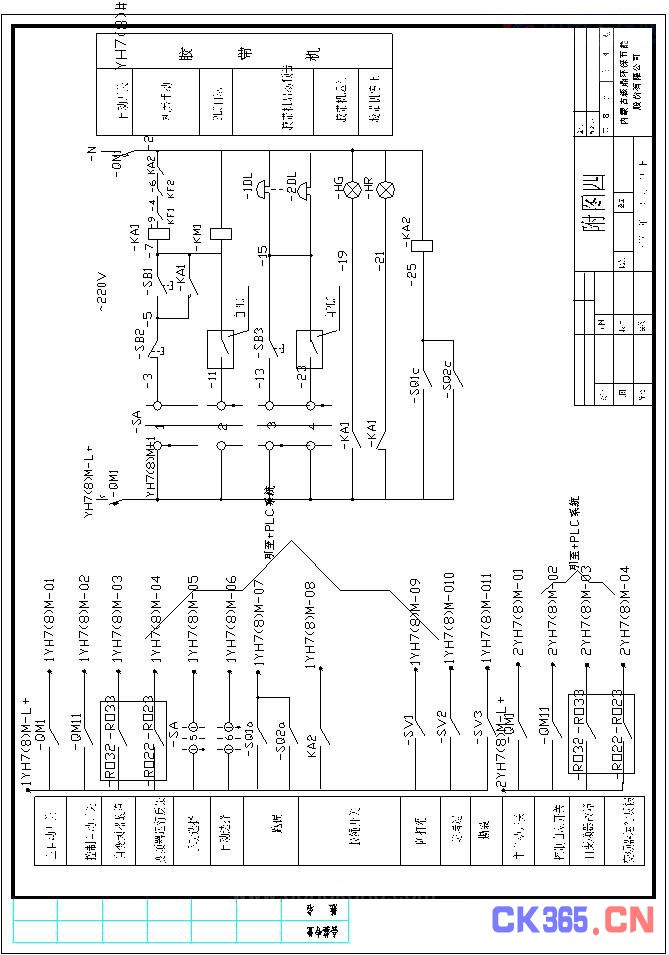

3、连锁控制
连锁控制主要实现如下功能：
一、 启动时主、从变频器一起启动，一起停止。
二、 任何一台变频器故障，则另外一台变频器立即停止。
连锁控制的实现通过中间继电器(设计院设计，可以通过PLC实现)
4、实际运行情况：
经过2个月左右的运行发现，系统能够运行非常稳定，皮带启动电流为120A左右，主、从变频器启动频率完全一致，启动电流主变频器略大于从变频器，启动平稳可靠，完全能够满足生产要求。 EV3000变频器设置面板具有中文显示功能，而且参数设置非常简单，便于现场的维护;该系列变频器在过载能力方面非常的强。由于变频器在初期调试时，皮带电机的抱闸没有打开，且减速机的油泵电机没有启动，当时的过载电流几乎达到450A，在大电流限幅下运行了十几秒，变频器没有发生任何故障。
参考文献
①艾默生公司EV3000系列通用变频器 艾默生网络能源有限公司
②新型PID控制及其应用 机械工业出版社 陶永华
③EC20系统手册 艾默生网络能源有限公司
④通用变频器及其应用 机械工业出版社 韩安荣
⑤电机拖动与控制 西安电子科技大学出版社 刘保录
⑦EC20-5AM使用说明 艾默生网络能源有限公司
