LOGO!在机床行业使用之我见

   日期:2013-08-02     来源:互联网

一、前言

数控机床是集成机械、计算机、液压、气动、传感检测等技术于一身的机电一体化产品,其追求的是高效率、高质量、高度柔性化,易操作和维护等特点,这就要求控制部件更加简洁化、人性化、智能化、模块化,西门子公司的LOGO!应运而生。

SIMATIC LOGO!是德国西门子公司研制的通用逻辑控制器,用以弥补PLC与继电器之间的技术空间。为这一部分用户提供了简单、灵活、易用的解决方案,使用户能够完成多种多样的控制任务。LOGO!内部集成有控制功能,各种模块的接口,预组态的标准功能等,在目前市场上的第5代产品中,起内部集成了8个基本功能模块,26个特殊功能模块,包含了12个定时功能,3个继电器触发功能,5个模拟量功能,以及计数器、信息文本和移位寄存器等多种功能,其时间控制功能尤为强大。

LOGO!的应用范围从小型的家电设备,到简单的自动化任务以及包含有总线系统的复杂工程和建筑工程中。适用的范围极为广阔,其小巧灵活,节约空间,价性比高,在工业上被作为是简单控制的首选。





LOGO!和扩展模块图片

二、项目介绍

哈尔滨某特大型汽车集团公司为了加大新型汽车发动机DA468型的缸盖部分的生产能力,从德国购进4台CROSS Hiller(惠乐-喜乐公司)卧式加工中心。控制系统是采用德国西门子公司的SINUMERIK840D,驱动部分是SIMODRIVE611D,人机接口主机单元PCU50,操作面板OP012。

在加工中心的冷却系统中,冷却循环和过滤走纸的控制是采用西门子公司的是通用逻辑控制器LOGO!。采用LOGO!OBA3基本型,选用 LOGO!12/24RC*(*号表示带有模拟量输入)和数字量扩展模块LOGO!DM8 12/24R各一块。在数字量模块上配置4个数字量输入和4个继电器输出,并集成有定时器。LOGO!的供电是采用直流24V,由一个独立的电源模块供电(交流400V输入,直流24V输出)。

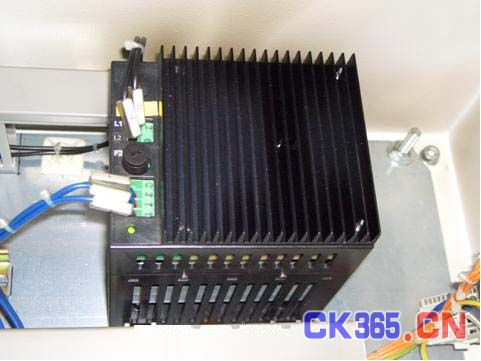

独立电源









LOGO!和电源部分

在本加工中心的冷却系统中,LOGO!控制过滤走纸电机,自循环泵电机,以及各种相应的检测信号。其中最重要的是自循环功能,自循环泵在停机的一段时间内,保证冷却液在水箱内循环,这样冷却液就不会变质和产生异味。由于LOGO!自带电源,可以不与PLC连接的情况下工作,这样就可以在机床关机的情况下使用(LOGO!独立于其他控制系统)。这项功能是采用过LOGO!的周定时器来完成。周定时器用来实现最大循环一周的定时任务,也可以用来实现按天循环的定时任务。根据平均停机时间,加工中心的自循环系统设置为:每隔8小时就开启自循环30分钟。值得注意的是只有带有内部实时时钟的LOGO!模块(型号后面带有C的模块)才支持这一特殊功能。此外LOGO!OBA3基本型的典型循环周期为7ms—57ms。

三、理论依据

1.LOGO!与PLC、继电器的比较:

LOGO!是界于PLC与继电器之间的产品,LOGO!与PLC相比,并不具备数学运算的功能,在这方面要弱于PLC,但它在某些方面优于PLC。LOGO!本身集成了编程能力,用户只需使用LOGO!面板上的键盘和屏幕,就可以轻松编写控制程序以及调整参数设置。继电器输出型的承载电流可达10A,无需中间继电器和接触器可直接接入负载。

LOGO!与传统继电器相比,是更加优于传统的继电器,其外部接线简单,只需连接输入和输出,由于内部集成了多种继电器功能,通过一个LOGO!就可以实现复杂的继电器控制任务。

2.LOGO!与同类型产品比较:

以MOELLER(穆勒)公司同类型,功能相近产品-控制继电器EASY为例进行比较。

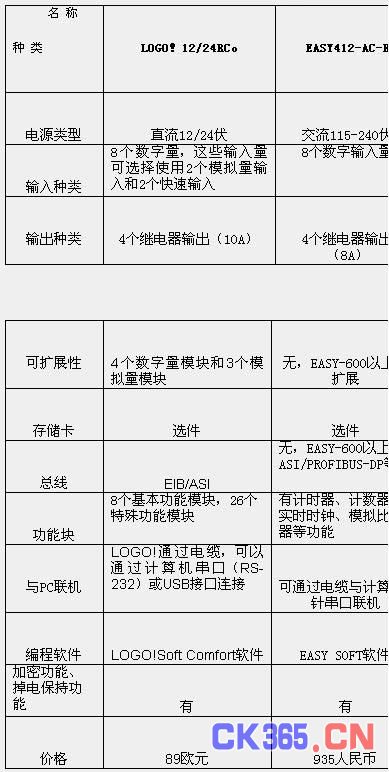

数据比较如下:





此EASY是用于日本马扎克加工中心的冷却和排屑系统中,无自循环功能,定时器也不支持周以上定时功能。通过以上的比较可以看出LOGO!在功能上以及可扩展性上占有优势,与PC机联机也很方便,此外LOGO!其强大的计时器功能更是突出,这在机床的冷却系统中是最重要的功能。

LOGO!突出的特点:

·降低成本:一个LOGO!可替代一组繁琐的继电器。

·节约时间:LOGO!减少接线费用和时间。

·节省空间:应用LOGO!使控制柜变得更小。

·具有抗振性,及很强的电磁兼容性(EMC)。

·使用简便:短时间即可熟悉,无需学习编程语言

在LOGO!本体上的外插卡连接端口,插入一个存储卡,这个插口也可用于连接编程电缆。

LOGO!SoftComfort(轻松编程软件)编程,可以实现FBD(功能块图)和LAD(梯形图)编程,并且除了已有的离线模拟运行功能外,还可以进行在线调试,当然也可以在LOGO!上直接编程,在现场的调试中是非常方便的。

四、结束语

通过以上的说明,可以看出LOGO!在小型的工业设备或是大型设备的某个功能控制上有着一定的优势!

建议LOGO!最好默认显示I/O的状态,这样比较直观的反映,方便维护人员观察。相信随着西门子品牌的推广,LOGO!的系列产品会有更广阔的使用空间。
