UniMAT模块在车间生产用水系统应用

   日期:2013-09-24     来源:互联网
核心提示:某工厂制冷控制系统包括冷却塔风机/水泵控制系统程序、冷冻水/冷却水循环泵控制系统程序、控制系统采用西门子S7-200CPU,触摸屏采用西门子K-TP178,接口模块采用UniMAT模块,西门子S7-200系统扩展模块扩展能力有限,无法满足多点数控制系统,UniMAT具有高密度、高精度扩展模块,解决了由于多点数时西门子扩展模块无法完成的系统功能,这样的系统配置经济、实用性能高。

某工厂制冷控制系统包括冷却塔风机/水泵控制系统程序、冷冻水/冷却水循环泵控制系统程序、控制系统采用西门子S7-200CPU,触摸屏采用西门子K-TP178,接口模块采用UniMAT模块,西门子S7-200系统扩展模块扩展能力有限,无法满足多点数控制系统,UniMAT具有高密度、高精度扩展模块,解决了由于多点数时西门子扩展模块无法完成的系统功能,这样的系统配置经济、实用性能高。

控制说明

控制系统分为三部分:一号机组、二号机组、三号机组,一号机组和二号机组的控制要求相同,实现对工厂生产线供应冷却水。三号机组控制为一号机组和二号机组供应冷源。

一号机组和二号机组自动控制说明:通过循环泵频率的控制,保证管网压力的稳定,系统中两台水泵为一用一备,当一台故障时,自动切换到另一台。72小时定时轮换功能,供水压力可以自由设定。一台水泵不能满足压力的时候,另一台水泵自动投入。压力高的时候,自动退出,实现自动增泵和减泵的功能。通过供水温度控制三通阀的开度,实现供水温度恒定。根据水箱液位、管网压力报警、供水温度设置,实现报警和保护停机功能。

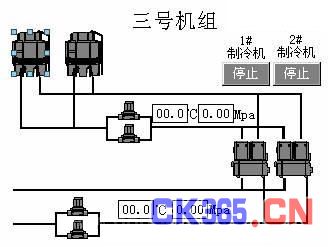

三号机组触摸屏使用说明:在三号机组系统中的测量值:冷却水供水压力、冷却水供水温度、冷冻水供水压力、冷冻水供水温度。系统冷冻水循环泵(两台:一用一备)、冷却水循环泵(两台:一用一备)、制冷机(两台:一用一备)、 冷却塔(两台:一用一备)运行时,对应的图形显示由浅灰色变为深灰色。该系统完成对制冷管网的保护作用,并通过触摸屏上的按钮实现系统的启动和停止功能,系统中互为一用一备的设备,当一台故障时,自动切换到另一台。72小时定时轮换功能。
