一、 项目概述
近年来，随着钢铁企业的规模不断扩大、生产工艺的不断改进，对电气控制系统的要求逐渐提高。作为传统DCS、PLC 和自动化仪表为主的控制系统结构，由于其控制和管理的范围主要集中在主装置和主要生产区域内，不能满足用户扩大生产的需求，因此采用新的控制系统解决方案能够使用户方便操作管理，并且降低了生产运营成本。
二、 产品应用
WISE2000多模工业以太网交换机
三、方案说明及特点
淄博钢铁厂对主要炼钢车间的控制系统进行了升级，包括吹炉、熔炉和原材料车间。钢铁厂的吹炉和熔炉处于长期不间断工作状态，工作环境苛刻，电磁干扰比较大。为了实现钢铁厂的全面监控，采用正维科技工业以太网交换机WISE2000系列。该产品体积小，端口集成度高，具备即插即用功能，成本低，可组成快速可靠的光纤环网。
在使用该控制系统后，基于现有的PLC控制系统的数据和信号采集能力得到了显著提高，系统控制器和操作员可通过该网络快速校正过程参数。由于吹炉/熔炉控制系统是炼钢过程中质量控制的核心系统，其生产效率的提高带来了巨大的经济效益。同时，淄博钢铁厂还实现了对涉及产品坚固性和质量的参数的采集和监测，包括温度、压力、原材料和气体流量等。
WISE2000-2M工业以太网交换机具备以下特点：
1、组成快速的冗余环网，这种结构不仅减少了风险的集中，更降低了实现成本，通过独有的FAR-ring 协议控制其冗余的时间小于300ms。
2、IP40防护等级，能够适应恶劣的工作环境。
3、良好的温度特性，工作环境的温度是-35℃~+75℃;工作湿度5%~95%(无凝露)。
4、双电源备份设计，直流供电模式，有效提高系统的安全可靠性。
5、封闭式设计满足防尘需要，褶皱结构散热，具有良好的防尘与散热性支持工业安装。

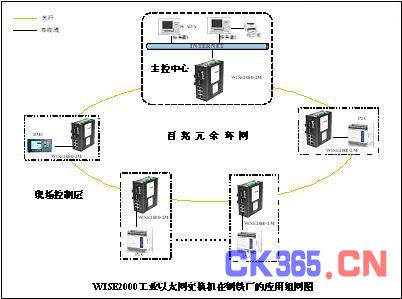

四、网络拓朴图
