丹佛斯变频器VLTAutomationDriveFC301在分切机上的应用

   日期:2013-06-28     来源:互联网

一. 概述:

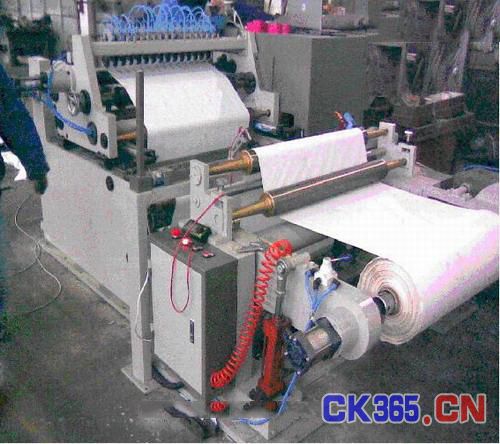

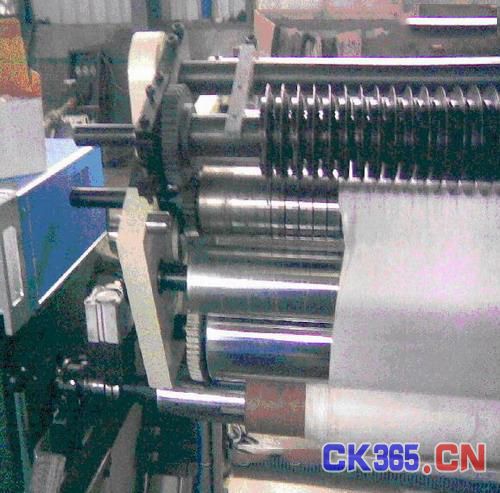

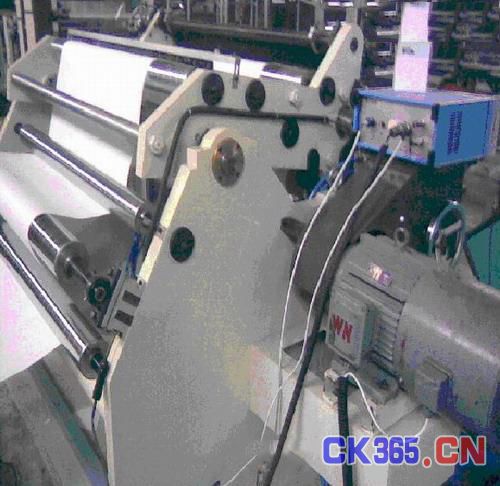

分切机是用于对包装材料(如:水松纸等)进行分切卷曲的设备,主要由放卷-过渡段-收卷三个部分组成,“放卷”由磁粉离合器控制其张力,“过渡段”由一些辊筒组成,“收卷”由变频器控制整机速度。丹佛斯VLT FC301系列变频器具有响应时间快、速度控制精度高等特点,通过速度闭环控制,可将转速误差控制在+/-0.15rpm之内(4极电机,0-6000rpm),因此,选用丹佛斯VLT FC301来驱动收卷电机。





二. 系统参数

最高线速度 ― 350m/min

收卷电机 ― 5.5KW,380V,50Hz,11.6A,1440RPM

收卷变频器 ― FC301P7K5









三. FC301参数设置

FC301P7K5采用闭环速度控制模式,由安装在从动辊上的编码器作为反馈信号,电位器控制线速度大小。其主要参数设置如下表所示:

参数号 参数名称 设定值(代码)

3-01 参考值/反馈单位 RPM

3-02 最小参考值 0RPM

3-03 最大参考值 2380RPM

3-41 加速时间 2.00

3-42 减速时间 2.00

4-11 电机速度下限 0RPM

4-13 电机速度上限 3000RPM

4-19 最大输出频率 100Hz

5-70 端子32/33每转脉冲 300PPR

5-71 32/33码盘方向 正常顺时针(0)

6-14 53号端子参考低 0RPM

6-15 53号端子参考高 2380RPM

6-16 53号端子滤波时间 0.3

7-00 速度PID反馈源 24V编码器(1)

7-02 比例增益 0.015

7-03 积分时间 35.0ms

7-04 微分时间 180ms

7-05 微分极限 5.000

7-06 低通滤波时间 100ms

四. 总结

在运行过程中,随着材料的绕卷,张力始终保持恒定,达到了良好的效果。
