对象:
① 一台外置式MODEM
② 丰炜系列PLC
③ 个人电脑
④ 电话线(公司内线)

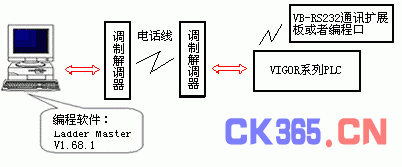

系统示意图如下:
![](http://www.ck365.cn/data/upload/201308/07/09-51-33-41-0.gif)
具体步骤:

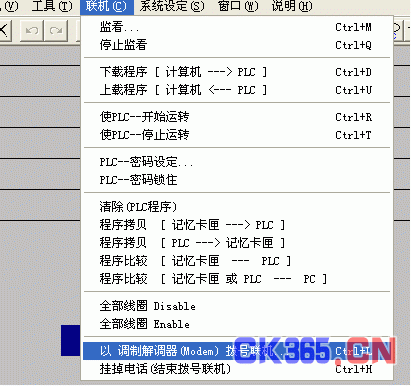

1.通过对PLC编程软件(Ladder M aster V1.68.1)进行设置。联机菜单下选择以调制解调器(Modem)拨号联机。
![](http://www.ck365.cn/data/upload/201308/07/09-51-33-21-0.gif)
2.通过编程软件(Ladder M aster V1.68.1)进行拨号连接,当线路连通以后就可以使用程序读写和监控等功能进行PLC的远程维护。
![](http://www.ck365.cn/data/upload/201308/07/09-51-33-49-0.gif)

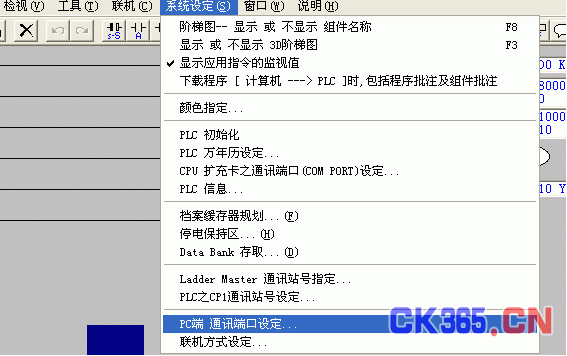

3. 选择“系统设定”——“pc端 通讯端口设定”。
![](http://www.ck365.cn/data/upload/201308/07/09-51-33-91-0.gif)

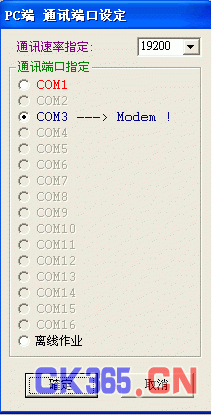

4.在出现的“pc端 通讯端口设定”对话框中点击“com3 ”;
![](http://www.ck365.cn/data/upload/201308/07/09-51-33-11-0.gif)
