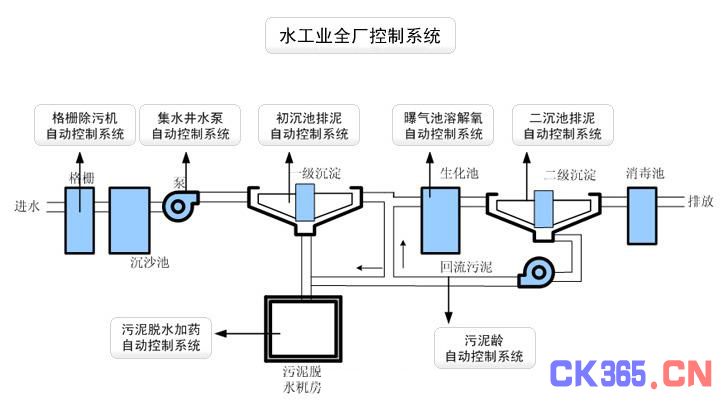

污水处理厂的计算机监控及数据采集系统(以下简称SCADA系统)，由安装在中央控制室(MCS)内的上位监控工作站和现场安装的下位控制站组成。该系统具有集中监视，分散控制的功能。当上位设备故障或不使用时,下位各控制设备仍可继续工作而不影响整个工艺过程控制。选用计算机过程控制系统可提高生产管理水平、减轻劳动强度、保证产品质量、节约生产能耗。
计算机安装在中心控制室内，由两台监控计算机、一台彩色打印机、一台黑白打印机、一台彩色投影仪及不间断电源(UPS)组成。
该工作站主要通过数据通讯网络连续采集各现场控制器送来的数据并对其进行处理、存储和显示，同时也具备对下位设备施控的功能。每台监控计算机带有一个19"的彩色监视器用来显示工艺流程、设备状态、过程参数和报警信息，同时可驱动打印机生成各类图表和事件报警。监控计算机应适合连续的工作条件。
彩色投影仪把计算机显示的工艺流程等画面投影在大屏幕上，方便管理和监控。现场控制站由 PLC可编程控制器、控制器柜及柜内附属设备组成。
可编程控制器用于采集现场检测仪表的测量值、设备的状态信号，控制现场设备，将处理后的数据送入通信网络并接收上位计算机及其他现场控制站通过通信网络传来的信息。
可编程序控制器由中央处理单元、存储单元、电源、通讯模板、输入输出模板等组成,控制器可根据需要完成检测报警、顺序控制、逻辑控制、PID控制等功能。该控制器安装在现场控制器柜内。
