力创产品应用于抽油机远程监控系统

   日期:2013-11-04     来源:互联网
核心提示:掌握各种设备的能源消耗情况,是加强能源耗费管理的重要环节。抽油机是油田重要的生产装备,同样也是能耗大户,是油田生产管理和节能减排的重点。

掌握各种设备的能源消耗情况,是加强能源耗费管理的重要环节。抽油机是油田重要的生产装备,同样也是能耗大户,是油田生产管理和节能减排的重点。抽油机远程测控系统作为油井生产实时监控与管理系统,对于减少故障停井,降低油井能耗,提高油井生产效率,提高机采系统的信息化和自动化管理水平有重要促进作用,是数字化油田的重要组成部分。

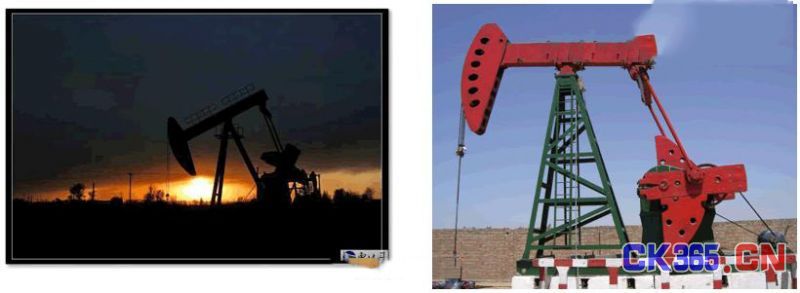

抽油机管理现状

目前,大部分油田的油井分散,治安环境复杂,因偷盗造成的停井现象时有发生;示功图、回压、平衡率、耗电量等关键生产参数无法连续实时监测,因天气、设备故障、人为因素造成的停井不能及时发现和处理,严重影响了原油产量,并造成单井能耗高,油井寿命缩短。

改变现有依赖人工的油井生产管理方式,提高机采系统的信息化和自动化管理水平,减少故障停井,降低油井能耗,提高生产效率是油田生产过程自动化管理的重要内容。作为数字化油田的重要组成部分,山东力创科技有限公司总结十几年油田自动化技术和现场经验,推出抽油机(计量站)远程测控系统,通过对油井示功图、回压、温度、电流、电压、平衡率、耗电量等关键生产参数24小时连续监测、分析,对油井不出、冬季回压过高、油管堵塞、盗油、停电、电压不稳、电机缺相、平衡率低等异常情况报警,并以Web方式进行信息发布,使各级生产、管理人员随时准确全方位的掌握采油井的生产状况,保证油井正常高效安全运行,作为油井生产实时监控与管理系统平台,为生产管理与决策提供依据。

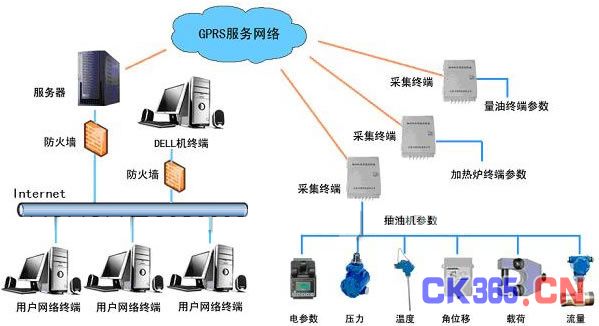

系统结构





系统功能

实时数据采集:采用抽油机监控终端对抽油机参数进行采集并远程无线传输;

数据处理:对所有参数实时数据显示,电流、功率、载荷曲线(示功图)显示,电饼图显示,异常情况报警,抽油机数据存储、查询、报表、打印与网页发布;

远程调控:按权限进行远程控制;

系统地图(GIS)功能:将油井的地理信息、抽油机的监控信息通过系统真实展现。

系统特点

 GPRS无线组网,传输稳定,不受天气和距离的限制;

 支持桌面软件、Web应用程序远程控制;

 B/S、C/S结构的无缝集成;

 完善的管理维护功能;

 良好的安全保护机制;

 良好的系统可扩展性(提供与其他系统的数据接口);

 完整的日志功能。





价值分析

■节能:抽油机远程测控系统通过对抽油机的电能计量、示功图测量进行单井耗能分析,调整配重平衡,调整抽油机运行时间,减少空抽等减少能耗。

■增产:根据抽油机远程测控系统数据的分析,调整抽油机的工作制度和生产参数,保障抽油机可靠运行时间,提高石油产量

■防盗:通过抽油机远程测控系统判断油井现场情况,安排巡检队直接现场处理,大大提高停井、被盗等异常情况的处理速度,可以有效减少盗井现象。

■提升管理:通过抽油机远程测控系统,可以改变现有依赖人工的油井生产管理方式,使各级生产、管理人员随时准确全方位掌握油井生产状况,预测故障,快速调度,提高机采系统的信息化和自动化管理水平,作为油井生产实时监控与管理系统平台,为生产管理与决策提供依据。

专业优势

技术优势:完全自有技术(软硬件),客户如有特殊需求可以快速定制。

成本优势:自有技术、自己制造,具有成本优势。

经验优势:专业从事油田自动化工程十多年,有丰富的现场经验和成熟的实施方案。

渠道优势:力创公司为胜利、青海、辽河油田、华北油田的合格供方。

应用业绩:产品在胜利油田胜利采油厂、孤东采油厂、现河采油厂,大明公司济北油田应用且运行良好;在辽河油田、延长油田、南阳油田、吐哈油田挂机试运行。济北油田所辖抽油机全部采用了力创科技的“抽油机远程测控系统”,实现了厂级数据共享与运行调度,成功的预防了变压器和抽油机电机被盗事故,减少人为停机,大大提高了单位时间内油井产量,实现了网络化管理,提高了油井生产的现代化管理水平。

抽油机远程监控终端

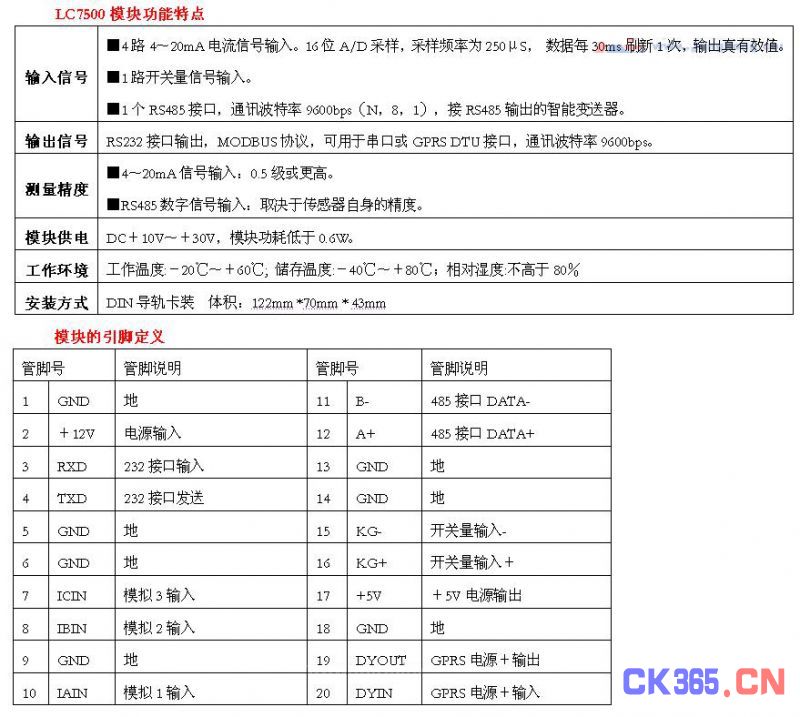

抽油机远程监控终端由LC7500抽油机参数监测模块、LQ8110 GPRS DTU、电源模块和备用电池构成,主要用于采集抽油机各种参数并实现无线远程传输,是抽油机远程测控系统的现场监控终端,主要采集抽油机的电参数,井口压力,抽油机的光杆功率随位移变化的曲线,一个冲程周期内抽油机的有功功率曲线、电流曲线,抽油机的平衡率,抽油机的运行状态等参数并进行处理,通过GPRS DTU向主站传输数据。





抽油机远程监控终端可适用于游梁式抽油机、塔式抽油机、高原机的参数测量。





典型应用接线

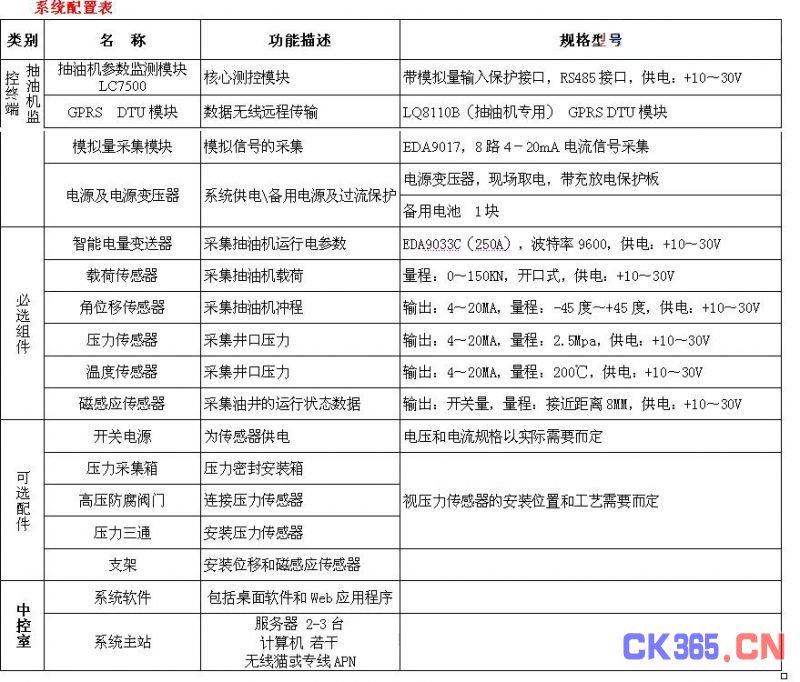

以抽油机远程监控系统的标准配置设备为例,典型接线如下图:

EDA9033C智能电量变送器、压力传感器、载荷传感器、位移传感器均属于外部传感器,只需要将信号线引入终端内即可。





油田产品的应用业绩

■ MW-6-10-1型高压灌装免维护宽限计量箱

★胜利油田:胜利采油厂,东辛采油厂,河口采油厂

■ DJ-33 Ⅲ/Ⅳ抽油机电参数动态平衡测试仪(胜利能源监测站和技术监督处联合推广)

★胜利油田:胜采、现河、东辛、孤东、临盘、河口、纯梁、滨南、桩西采油厂

★深圳胜利工贸公司

★大明石油公司:济北油田

★青海油田:钻采院、采油一厂、采油二厂、冷湖油田

■ 抽油机监控系统

★胜利油田:胜利采油厂、孤东采油厂、现河采油厂

★大明公司:济北/高青/岩家油田

■ 气田井口远控系统

★青海油田:台南气田

★大明公司:潍北气田

■ 电泵井无线监控系统

★胜利采油厂:胜采二矿、四矿、胜采22队、

★现河采油厂:现河十七队、现河四队

★临盘采油厂

■ 6/10KV配电网自动监控系统

★胜利采油厂(1999-2006年)

★东辛采油厂(2001-2006年)

★现河采油厂(2003-2006年)

★纯梁采油厂(2003-2006年)

■ 注水站自动监控系统

★胜利采油厂:胜一注、胜四注、胜五注、胜七注、胜八注、胜九注、宁海注水站

■ 集输站/联合站机电控配一体化及节能优化系统

★东辛采油厂:永一联合站、辛一联合站、辛三联合站

★胜利采油厂:坨一、坨二、坨三、坨五、坨六、宁海站

★纯梁采油厂:正理庄沉降站

★孤东采油厂:东四联合站、东一联合站

■ 社区供暖监控系统

★胜利采油厂:胜东社区、胜南社区、胜中社区

★纯梁采油厂:纯粱社区

★孤岛采油厂:孤岛社区
