一、 系统工艺介绍：
印染行业是风机水泵类负载的大户，而且有较多的机械承轴传动，该类负载的运行时间都是连续的。各个厂家根据所加工产品品种不同、质量的不同，需要对风机、水泵、机械承轴传动的负载作不同程度的调节，同时变频节电器在该行业的应用后减少机械的维修，提高产品的质量给企业带来极大的经济效益。在原布的加工过程之中，原布经漂白或是染色之后仍有极小量的化学药物残留物，对人体有极大的危害。必需经过数次水洗方能除掉残留物。在水洗的同时让洗过的原布紧贴热筒一起传动，经热筒加热去温，再由收卷设备收成一卷。在生产过程中主变频器拖动，一、二组热筒机械承轴拖动，收卷设备拖动等等必需比例连动。否则将影响产品的质量或造成设备的损坏。
二、 系统配置

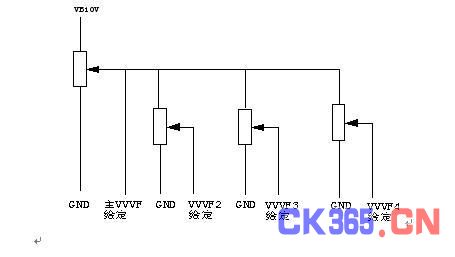

本系统采用了一台SY6000-11KW 380V的变频器作为主变频拖动，另外三台SY6000-4KW 380V的变频器其中二台作为一、二组热筒机械承轴变频拖动，另一台作为收卷设备变频拖动。主变频器由外接电位器给定，而加三台由外接电位器提供可调电位再接角度电位器，由角度电位器输出的模拟量给定。现实比例连动。电路图如下：
三.系统功能描述：
在控制图中，洗布机开机起动时，由操作员调节主电位器给定主变频器拖动，另三个角度电位器同时给定其它变频器拖动。由负载以及工艺的要求，一般起动时给定一个较小的频率起动。再根据现在布的厚度和品质来选择一个合适的频率来传动整个负载。当然此频率速度传动要确保热筒加热匀均且去温完整。
四.注意事项
因为洗布机设备采用了阿尔法变频器，它的防护等级为IP20，所以了保证变频器长时间可靠运行，还需注意以下几点。
1、变频器安装在温度较高的洗布车间里，常常会发生绝缘劣化，所以生产车间一定要保持一定的干燥度和良好的通风，以防止水汽进入变频器内。
2、由于洗布设备惯性较大，而各个部分一定在比例连动，要设定足够长的起动时间，而在起动的时候给定的频度不要太大，系统运行较稳定了才加速。
