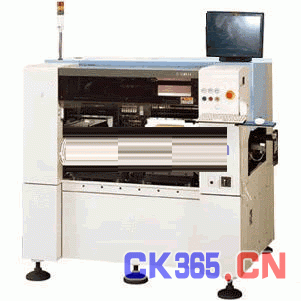

典型案例之 贴片机(SMT)

检测内容:

拍照晶片,识别晶片位置及角度;

工作要求:

提供料带上晶片的位置及角度,通过电机对晶片角度进行校正,然后拾取到PCB上的指定位置进行贴放;

系统说明:

整个系统采用工控机控制,核心架构为视觉加运动,机器由两部分台面组成:一部分为取料台,台面为并行放置的两个料架,机器到该处进行拾取晶片,并校正晶片;另一部分为放料台,机器取到料并校正后,将料送到该台面,并进行贴放。

机器大体工作步骤如下:

1、 首先运动到取料台;

2、 拍照并计算晶片位置;

3、 根据晶片角度进行旋转校正;

4、 根据晶片位置计算出精确目标位置,并移动过去;

5、 到位后驱动吸针下压,直到晶片贴到目标位;

6、 压完后回到取料位;

7、 回到第一步,如此往复。
