开物在散热器热工性测试中的应用

   日期:2013-12-04     来源:互联网

一、概述

供暖用散热器是常能见到的设备,传热系数是常用的专业参数,传热系数“K”值与散热器温度和室内温差有关,还与散热器的类型、连接方式、安装方式、散热器片数、热媒的种类以及水流量、流速等因素有关。传热系数一般采用实验方法取得,为了使传热系数具备科学性,需要有一套测试软件。

二、测试软件

软件界面要求背景柔和,文字醒目、美观。散热器热工性能测试实验系统有四种工况,分别是:供水温度95℃、85℃、75℃、65℃,回水温度达到70℃。分四次进行测试,每10分钟将一组实验数据保存到数据库中。




恒温小室测温点分布图:

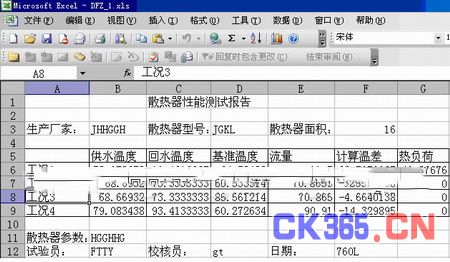

实验结束后可形成实验报告,试验报告可存成图片格式和Excel格式。

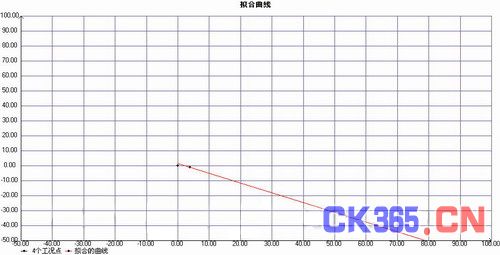

系统自动算出“K”值与温度差值的函数关系式,画出“K—△T”曲线图。参数计算的说明:

Q=KF(tp-tn)

式中:K —散热器的传热系数(J/℃ m2 )

F —散热器的外表面积(m2)

tp —热媒进出口平均温度(℃)

tn —室内基准点温度(℃)

Q —散热器的散热量(J)

Q =0.28GCp(tg-th)

式中:G —通过散热器的热量(J)

Cp —热媒的平均比热(J/℃)

tg —热媒进口温度(℃)

th—热媒出口温度(℃)

由散热器的散热量等于通过散热器的得热量得:

K= 0.28GCp(tg-th)/( F(tp-tn))

通过实验测得在不同温差△t(即tp-tn的值)及对应的K值。在坐标轴上绘出lnK与ln △t的散点,它们近似分布在一条直线上,由最小二乘法拟合得到近似经过这些点的直线。直线的截距和斜率即对应式子K=a (△t)b中的a、b值。




也可采用电子称测出的数据进行散热器的参数计算。
