RockwellPLC在电梯控制系统中的应用

   日期:2013-08-08     来源:互联网

自1889年美国奥梯斯升降机公司推出世界第一部以电动机为动力的升降机以来,电梯在驱动方式上经历了卷筒式驱动、牵引式驱动等历程,逐渐形成了直流电机拖动和交流电机拖动两种不同的拖动方式。如今电梯已成为人们进出高层建筑不可或缺的代步工具;而且作为载人工具,人们在运行的平滑性、高速性、准确性、高效性等一系列静、动态性能方面对它提出了更高的要求。由于早期的电梯继电器控制方式存在故障率较高、可靠性差、接线复杂、一旦接收完成不易更改等缺点,所以需要开发一种安全、高效的控制方式。可编程控制器(PLC)既保留了继电器控制系统的简单易懂、控制精度高、可靠性好、控制程序可随工艺改变、易于与计算机接口、维修方便等诸多高品质性能。因此,PLC在电梯控制领域得到了广泛而深入的应用。

一、电梯控制系统组成

电梯控制系统可分为电力拖动系统和电气控制系统两个主要部分。电力拖动系统主要包括电梯垂直方向主拖动电路和轿箱开关电路。二者均采用易于控制的直流电动机作为拖动动力源。主拖动电路采用PWM调试方式,达到了无级调速的目的。而开关门电路上电机仅需一种速度进行运动。电气控制系统则由众多呼叫按钮、传感器、控制用继电器、指示灯、LED七段数码管和控制部分的核心器件(PLD)等组成。PLC集信号采集、信号输出及逻辑控制于一体,与电梯电力拖动系统一起实现了电梯控制的所有功能。

十层电梯控制系统由呼叫到响应形成一次工作循环,电梯工作过程又可细致分为自检、正常工作、强制工作等三种工作状态。电梯在三种工作状态之间来回切换,构成了完整的电梯工作过程。

(一)电梯的三个工作状态

1.电梯的自检状态

将程序下载到AB公司的MicroLogix1000型PLC后上电,PLC中的程序已开始运行,但因为电梯尚未读入任何数据,也就无法在收到请求信号后通过固化在PLC中的程序作出响应。为满足处于响应呼叫就绪状态这一条件,必须使电梯处于平层状态已知楼层且电梯门处于关闭状态。电梯自检过程的目标为:为先按下启动按钮,再按下恢复正常工作按钮,电梯首先电梯门处于关闭状态,然后电梯自动向上运行,经过两个平层点后停止。

2.电梯的正常工作状态

电梯完成一个呼叫响应的步骤如下:

(1)电梯在检测到门厅或轿箱的呼叫信号后将此楼层信号与轿箱所在楼层信号比较,通过选向模块进行运行选向。

(2)电梯通过拖动调速模块驱动直流电机拖动轿箱运动。轿箱运动速度要经过低速转变为中速再转变为高速,并以高速运行至减速点。

(3)当电梯检测到目标层楼层检测点产生的减速点信号时,电梯进入减速状态,由中速变为低速,并以低速运行至平层点停止。

(4)平层后,经过一定延时后开门,直至碰到开关到位行程开关;再经过一定延时后关门,直到碰到关门到位行程开关。电梯控制系统始终实时显示轿箱所在楼层。

3.电梯强制工作状态

当电梯的初始位置需要调整或电梯需要检修时,应设置一种状态使电梯处于该状态时不响应正常的呼叫,并能移动到导轨上、下行极限点间的任意位置。控制台上的消防/检修按钮按下后,使电梯立刻停止原来的运行,然后按下强迫上行(下行)按钮,电梯上行(下行);一旦放开该按钮,电梯立刻停止,当处理完毕时可用恢复正常工作按钮来使电梯跳出强制工作状态。

(二)电梯控制系统原理框图

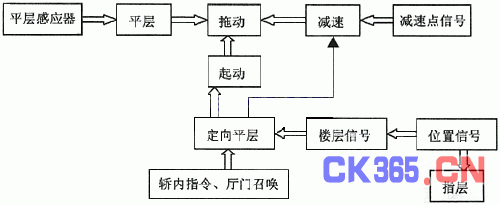

电梯控制系统原理框图如图1所示,主要由轿箱内指令电路、门厅呼叫电路、主拖动电机电路、开关门电路、档层显示电路、按钮记忆灯电路、楼层检测与平层检测传感器及PLC电路等组成的。




图1 电梯控制系统原理框图

(三)电梯控制系统的硬件组成

电梯控制系统的硬件结构如图2所示。包括按钮编码输入电路、楼层传感器检测电路、发光二极管记忆灯电路、PWM控制直流电机无线调速电路、轿箱开关电路、楼层显示电路及一些其他辅助电路等。为减少PLC输入输出点数,采用编码的方式将31个呼叫及指层按钮编码五位二进制码输入PLC。




图2 电梯控制系统硬件结构框图

1.系统输入部分

系统输入部分分为两个部分,一是直接输入到PLC输入口的开关量信号部分,包括:控制台上的启动按钮、恢复正常工作按钮、消防/检修按钮、强迫上行(下行)按钮部分以及开关门行程到位开关。二是按钮编码输入信号部分。本系统为十层电梯系统,在轿箱内的选层按钮和门厅旁的向上、向下呼叫按钮共有28个之多,采用优先编码的方法将31个按钮信号编为五位二进制码。这里采用四片8位优先编码器4532和五个四二输入端或门4072组成32级优先编码器。

2.系统输出部分

系统的输出部分包括发光二极管记忆灯电路、PWM控制调速电路、轿箱开关门电路和七段数码管楼层显示电路等。

在PWM控制直流电机无线调速电路中,PWM产生电路接收来自PLC的八位二进制码,随着码值的改变,其输出的脉冲占空比也相应改变。轿箱开关门电路使用两个继电器、两个行程开关、直流电动机、功率反相器2003等构成控制电路。在七段数码管楼层显示电路中,七段数据管不经专用驱动芯片驱动而由PLC提供特定的二进制码直接输入。
