一、系统特点：
1)本方案为全数字化方案，由每个温湿度探头输出的直接为可联网数字信号：抗扰性、稳定性、可靠性强。
2)采用先进的数字化网络化技术，布线方便、经济。
3)每个温度探头输出直接可联网数字信号，信号传输过程衰减不影响系统精度，且传输距离长。
4)采集模块自识别传感器类型、数量、配置。可根据现场条件，适当选择模块安装位置及使用数量。
5)上位机同采集模块之间采用支持距离1.2公里的多子站通信协议。
6)采用基于各种WINDOWS平台的组态软件技术，可根据不同客户需求，方便、快速的生成个性化HMI。
7)标准化总线设计，易扩展，易与其它系统互连。
8)低功耗设计，只需对采集模块供电，无需对传感器供电，现场供电点少，施工方便。
二、系统概述：
系统主要模块技术参数：
▲LTM-8520：RS-232/485隔离型转换器
1)波特率：300～115200 BPS
2)RS232接口使用信号线：RXD、TXD、GND
3)RS485通讯距离：≤1200m(9600 BPS)
4)RS485节点数：≤64
5)隔离电压：1000VDC
6)RS485保护：600W瞬态过压吸收电路，过流保护
7)RS485终端电阻：跳线选择
8)供电电压：8～37VDC，<1W
9)外形尺寸：115×72×26(mm)
▲LTM-8550：隔离型网络(TCP/IP)/RS232网桥
特点：LTM8550是隔离型RS232/以太网转换器，RS232接口部件只使用
RXD，TXD及GND三条信号线，无需其它方向控制信号线。数据流可实现自
动判向，自动波特率适应等双向收发功能。
1)处理器：基于增强型 DSTni-LX 的16-bit, 48MHz,x186 架构;
2)内存：256 Kbytes SRAM、 512 Kbytes flash
3)网络接口：RJ-45 ;
4)网络速率：自适应 100Base-TX (10/100 Mbps);
5)串口接口：RS232;
6)串口速率：300~230Kbps;
7)工作电源：DC9V～30V,300 mA (max.)
8)工作温度：0～55 ℃;
9)工作湿度：5～95%RH;
10)尺寸：67 x 100.4 x 22 mm
11)支持密码保护;浪涌保护;过流保护;
12)支持协议：TCP/IP、UDP/IP、 ARP、ICMP、SNMP、TFTP、 Telnet、DHCP、BOOTP、HTTP、AutoIP。
▲LTM-8551：隔离型网络(TCP/IP)/RS485网桥
特点：LTM8551采用美国LANTRONIX成熟、先进的网络技术，可将所有串口设备可立即连接网络整合使用, 如: 长英科技温湿度监控系统、CNC、PLC、交换机、 UPS 系统和医疗/物理/生化仪器等。可在现行以太网中将原有的串口设备立即转换成具备网口的设备，保障在原有硬件和软件的投资。
1)处理器：基于增强型 DSTni-LX 的16-bit, 48MHz,x186 架构;
2)内存：256 Kbytes SRAM、 512 Kbytes flash
3)网络接口：RJ-45 ;
4)网络速率：自适应 100Base-TX (10/100 Mbps);
5)串口接口：RS485;
6)串口速率：300~230Kbps;
7)工作电源：DC9V～30V,300 mA (max.)
8)工作温度：0～55 ℃;
9)工作湿度：5～95%RH;
10)尺寸：67 x 100.4 x 22 mm
11)支持密码保护;浪涌保护;过流保护;
12)支持协议：TCP/IP、UDP/IP、 ARP、ICMP、SNMP、TFTP、 Telnet、DHCP、BOOTP、HTTP、AutoIP。
▲LTM-8662:“ITU & 1-WIRE总线”采集控制模块：
功能：实现两级通讯网络间的联络。一级对上位机RS-232网，LTM-8662模块作为子站;
另一级“ITU & 1-WIRE总线”， LTM-8662模块作为采集中心，测量线缆上的数字化传感器作为子站。
1)支持长英科技LTM887X温度传感器，长英科技LTM8901“ITU”温湿度探头
2)支持温湿度探头在一条三芯传输线上混装
3)支持1～64 个温湿度探头
4)自动识别传感器数量,ID自动排序
5)模块与上位机采用RS485通讯
6)提供DLL库及例程，支持多种组态软件
7)一台上位机可带128个模块
8)波特率9600/19200/38400可选
9)485总线传输距离: 1200 M
▲LTM8128 ：8通道ITUBus&1-wireBus集线器
功能：总线分支器，用来解决现场分支布线问题 。可消除由于分支布线引起的
反射、驻波等干扰，在保证系统可靠性同时，使布线更方便，大大降低施工成本，
缩短施工周期。
1) 有8个分支通道，可连接1~8路分支电缆。
2) 与LTM8000系列采集模块配合使用，适合于分支电缆较多布线场合。
▲LTM8877：1-wire Bus”温度传感器
1)适用电压：3V ~ 5V
2)测温范围：-55°C ~ +125°C
3)测温精度：±0.5°C
4)2位分辨率可调
5)独特一线接口，电源和信号复合在一起，无需外部供电电源，
6)每个芯片唯一编码，支持联网寻址，零功耗等待.
方案一
一、系统构成
本方案主要系统构成如下：
LTM8551 ：以太网/485转换模块 (与方案二不同之处)
LTM8550 ：以太网/232转换模块 (与方案二不同之处)
LTM8662 ：多功能采集模块
LTM8128 ：8通道ITUBus&1-wireBus集线器
LTM8877 ：1-wire Bus温度探测器
上位机 : 用于数据处理及用户交互界面
(硬件要求: 奔腾133/32M DRAM /4.3G以上, RS232接口。软件 : 可选组态软件)
二、系统布线
(楼宇温度监测系统布线平面示意图)
注:1. 红色图标为ltm8877温度探测器;此探测器到主干线的分支接线长度一定不要超过20cm。
2. 本图为示意图，所以各物件大小并非实际尺寸，仅大致表示出各物件的布线位置。
3. 各模块接线仅做参考，以实际说明书为准。
方案二
一、系统构成
本方案主要系统构成如下：
LTM8520 ：RS485/RS232转换模块 (与方案一不同之处)
LTM8662 ：多功能采集模块
LTM8128 ：8通道ITUBus&1-wireBus集线器
LTM8877 ：1-wire Bus温度探测器
上位机 : 用于数据处理及用户交互界面
(硬件要求: 奔腾133/32M DRAM /4.3G以上, RS232接口。软件 : 可选组态软件)
二、系统布线

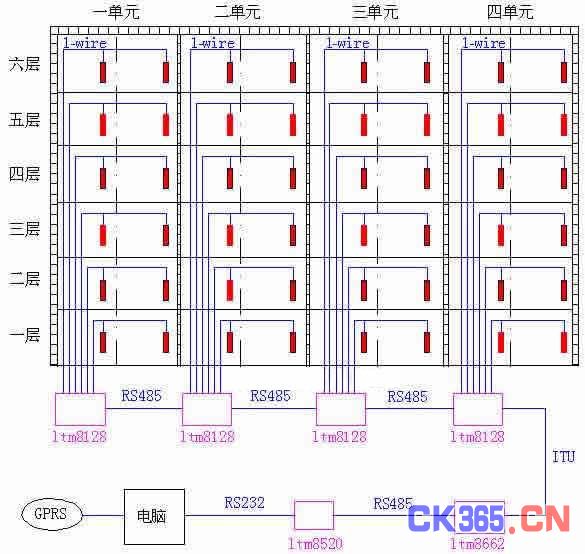

(楼宇温度监测系统布线平面示意图)
注:1. 红色图标为ltm8877温度探测器;此探测器到主干线的分支接线长度一定不要超过20cm。
2. 本图为示意图，所以各物件大小并非实际尺寸，仅大致表示出各物件的布线位置。
3. 各模块接线仅做参考，以实际说明书为准。
