江苏水电局水电站调度自动化系统设计环形和星形网络相结合的拓扑结构，骨干网络采用两套千兆光纤冗余环网，实现了链路冗余和设备的冗余;各子网站采用星形拓扑结构。此系统具有高性能、高可靠性的特点，实现了无人职守、远程控制、故障自愈及网络管理等先进的功能。
系统需求
■ 传输距离远
■ 网络分期实施，要求易扩展，后期网络接入主干时不应影响已投入使用网络的运行
■ 设备要求很高的可靠性，满足无人职守的需要
■ 单点的链路故障不应该影响网络数据的传输
■ 现场工作环境恶劣，高温，潮湿，强电磁干扰
系统描述
整个系统具有如下特点：
a.网络具有较高的实时性。整体方案采用全双工1000 Mbps交换式光纤以太网，提高了传输速率，降低了传输冲突 ，增强了系统传输的实时性与确定性。
b.高度可靠性。一方面采用环形冗余结构保证了网络弹性，环网中的任一连接发生故障，系统均能在小于10ms时间内恢复正常工作。此外，系统采用了双环网的设计，保障了在任一交换机故障的情况下也不会对对通讯造成任何影响 。第三，采用高质量的研华工业级网络交换机，能够在恶劣环境中稳定工作，MTBF值均在20万小时以上。
C.安全性。在实现时通过VLAN的划分可以在OSI网络模型的第二层——逻辑链路层将不同子站之间相互隔离;另外，可以将设备与埠绑定，或关闭不使用的埠，大大增强了网络的安全性。
d.实用性和开放性。从满足现实需求的角度出发，采用1000 Mbps及100Mbps快速以太网技术，在骨干网络采用1000Mbps单模光纤连网，在各子站的终端设备采用100Mbps双线连接设备，最大限度的降低了成本。采用工业以太网这一开放的网络系统，也是当前网络和控制技术发展的潮流，具有较强的兼容性，方便不断升级和扩展。
专案建置
EKI-7659C：Industrial 8+2G Combo Ports Managed Redundant Gigabit Ethernet Switch
EKI-7656C：Industrial 16+2G Combo Ports Managed Redundant Gigabit Ethernet Switch

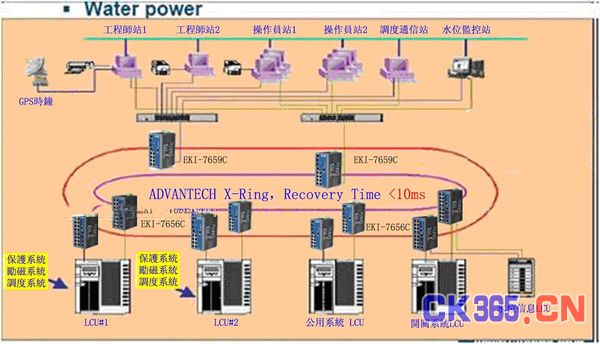

系统架构图
结论
为何选择研华
■ 工业标准的产品
■ 全球领先的小于10ms的链路冗余机制X-Ring
■ 丰富的自动化项目经验
■ 产品性能可靠，可以在恶劣的环境长时间正常工作
■ 完整的自动化产品系列
