联想天工工控产品在高速公路收费系统典型应用

   日期:2013-07-02     来源:互联网

[系统概述]

经济的发展,不仅加快了高速公路建设的步伐,而且对系统的要求也越来越高。作为高速公路四大机电工程中之一的收费系统,目前是国内高速公路机电工程应用的核心,也是效益发挥最大、最为成熟的系统。

[系统要求]

由于高速公路收费系统需要处在野外高温 /低温、潮湿、电磁、灰尘、振动等复杂的环境条件下不间断、长时间地稳定运行,商用PC机显然难以适应如此条件,要想确保收费系统切实履行自己的收费和监控功能,只能选用工控计算机进行系统控制。选用防潮、防灰尘、防电磁能力更强的工业机箱,选用持续工作时间更长、适应更大温度范围和振动要求的工业CPU卡,选用工业级的各类控制卡和管理模块.

[系统构成]

某高速公路经招标由某公司负责收费系统、监控(安全)系统、供电照明系统、通信系统的建设。其中收费系统设计为 开放式收费,整个收费系统分为三级计算机管理体系,即收费中心(管理处设于收费大楼内 ),收费站和收费车道。收费中心通过光纤传播系统与收费站和收费站计算机进行数据通信。

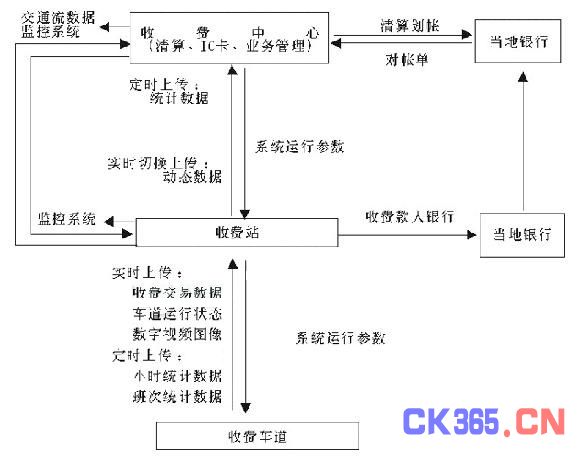

(系统结构图)





[系统原理]

由上图可见:整个收费系统主要由收费中心管理系统、收费站管理系统、车道收费系统三部分构成。以上我们虽然分了三部分来对整个收费系统作介绍,但实际上三者是一个有机的整体。收费中心对整个收费系统进行控制;收费站汇总收费道数据并在收费中心和收费车道之间实现数据传递;收费车道按照收费中心的要求对过往车辆实施正确的收费,并上传收费数据和交通量数据。

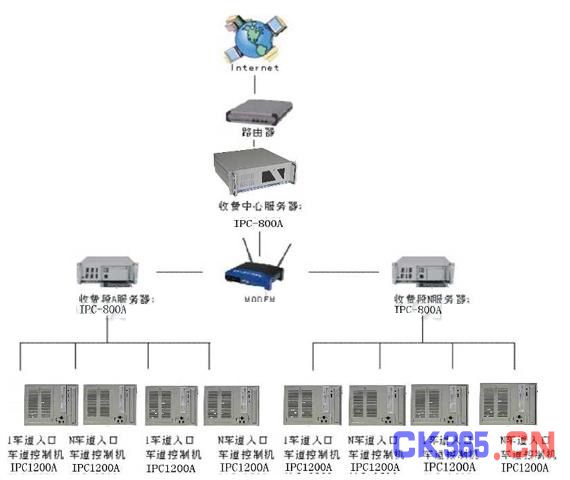

[系统框图]





[系统配置]

车道控制机:联想天工IPC-1200A+联想天工815E/L+CPU PIII850/128M+40G

中心服务器:联想天工IPC-800A+联想天工845GV+4 2.0+ 256M+ 80G

收费服务器:联想天工IPC-800A+联想天工815E/L+CPU PIII1.0+128M+40G

[系统评价]

某公司在进行该条高速公路各系统建设时,充分考虑了该地区恶劣复杂的各项环境因素,整个收费系统选用 联想工控机作为图像处理计算机、收费管理计算机和车道收费机;选用 IPC-800A和IPC1200A 工控机作为数据处理计算机、IC卡管理计算机等工控产品组成整个控制系统,从而实现在该地区的自然条件下,长时间、不间断地进行准确的车辆收费。
