科威PLC在通信领域的应用

   日期:2013-08-12     来源:互联网

第一部分:关于EASY-A1600N简要介绍

EASY-A1600N功能:

接收任意分度号的热电偶输入;

内置可编程增益放大器,可用梯形图控制;

AD采样12位精度;

内置mV(毫伏)---T(温度)非线性转换函数,转换特性由梯形图指定;

指令和通信均兼容FX2N,因此与人机界面、组态软件及FX2N可以高效连接;

双排显示功能,用梯形图进行显示控制:如代码显示、数值显示;

支持CAN总线,可作为CAN主站或从站;下辖CAN网络,上接计算机(RS232);

EASY-A1600N硬件对应的控制说明:

1、外接输入通道对应的软件资源:





通道 软资源 通道 软资源 通道 软资源 通道 软资源

AI00 D5000 AI04 D5004 AI08 D5008 AI12 D5012

AI01 D5001 AI05 D5005 AI09 D5009 AI13 D5013

AI02 D5002 AI06 D5006 AI10 D5010 AI14 D5014

AI03 D5003 AI07 D5007 AI11 D5011 AI15 D5015

2、自带双排数码管对应的软元件:





显示模式: 两种模式

模式0 (MODE_FLAG=0) 模式1 (MODE_FLAG=1)

模式切换方法:同时按下FUN,UP,DOWN键5秒。

模式0:编程显示模式:

显示方式控制字:D5195

D5195_b15=0,按以下方式进行显示。

模式0的四种显示方式

D5195_b15=0

上排数码管显示方式 内容 下排数码管显示方式 内容

十进制方式(b3b2=00):0 D5196 十进制方式(b1b0=00):0 D5198

十六进制方式(b3b2=01):1 D5196 十六进制方式(b1b0=01):1 D5198

代码方式(b3b2=10):2 D5196,D5197 代码方式(b1b0=10):2 D5198,D5199

保持以前方式(b3b2=11):3 保持以前方式(b1b0=11):3

说明:

当用十进制显示时,若显示内容为D5196的绝对值,若绝对值超出9999,则显示9999。

当用代码方式显示时,其控制位与各段对应关系如下:

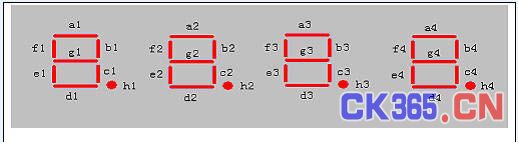

视窗码段设定:





上排显示单元码段与数据位对应关系

码段 h1 g1 f1 e1 d1 c1 b1 a1 h2 g2 f2 e2 d2 c2 b2 a2

D5196 b15 b14 b13 b12 b11 b10 b9 b8 b7 b6 b5 b4 b3 b2 b1 b0

码段 h3 g3 f3 e3 d3 c3 b3 a3 h4 g4 f4 e4 d4 c4 b4 a4

D5197 b15 b14 b13 b12 b11 b10 b9 b8 b7 b6 b5 b4 b3 b2 b1 b0

下排显示单元码段与数据位对应关系

码段 h1 g1 f1 e1 d1 c1 b1 a1 h2 g2 f2 e2 d2 c2 b2 a2

D5198 b15 b14 b13 b12 b11 b10 b9 b8 b7 b6 b5 b4 b3 b2 b1 b0

码段 h3 g3 f3 e3 d3 c3 b3 a3 h4 g4 f4 e4 d4 c4 b4 a4

D5199 b15 b14 b13 b12 b11 b10 b9 b8 b7 b6 b5 b4 b3 b2 b1 b0

当对应位为0时,对应码段点亮;当对应位为1时,对应码段熄灭。

D5195_b15=1,以固有显示模式显示数据。

固有显示模式,此处略。

3、自带按键对应的软元件

模块自带三个按键,按键指定为M0,M1,M2,可由梯形图编程使用





当键按下时,对应辅助继电器ON;松开按键时,对应辅助继电器OFF。

4、内部辅助输入对应的软资源:

环温AD输入通道:D5098。

CPU内部热电阻AD输入通道:D5099。

第二部分:用EASY-A1600N进行16路K分度采样并将采样数据送计算机。

技术要求:

16通道都接热电偶,采集温度0-300度。

300度对应的电压为12.21mV,因此PLC的PGA可设定为2,PGA(可编程增益放大器)为2时,可对0-15mV的信号进行有效处理。

本例对AD值不进行梯形图滤波,而直接调用温度转换函数,转换后的温度存放在D10-D25的寄存器中,带有一位小数。如120.4度,寄存器中内容为K1204。

EASY-A1600N适用于慢信号采集,每通道采集时间为82 ms,因此全程采样时间为18*82=1476 ms 。

A1600N自带显示,上部显示温度,下部显示通道号,按增减键可人工进行查看。按FUN键可以按设定时间进行巡检D10---D25。

本例将编程口留给人机界面或组态连接连接,而用串口1按照计算机链接方式协议用VB示例将PLC与计算机进行连接。

计算机与PLC通信提供的是一个读写程序。





本例梯形图编号为:A16K08.PMW,有详细的注释。

本例计算机程序编号为:plc通信.vbp。
