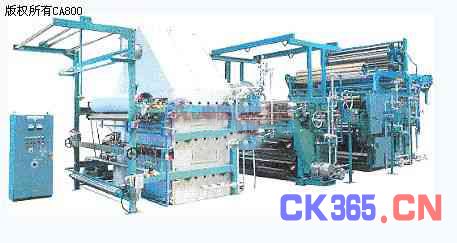

预缩整理联合机控制方案

   日期:2014-01-22     来源:互联网

概述

工艺流程:进布 预缩 落布

工艺说明:

织物在湿、热情况下尺寸产生收缩,以恢复纱线的平衡弯曲状态,使织物原来存在着的潜在收缩在成品前预先缩回,以符合纺织品规定的缩水率标准,防止纺织品加工成服装后,穿着洗涤时产生收缩。





传动系统:

同步单元(变频控制)

进布电机-2.2Kw

呢毯电机-3Kw

橡毯电机-15Kw

出布电机-1.5Kw

其他传动(直接启动)

橡毯模辊、压辊、橡毯张力辊等

技术要求:

工艺车速:10-100m/min

预缩率:<16%

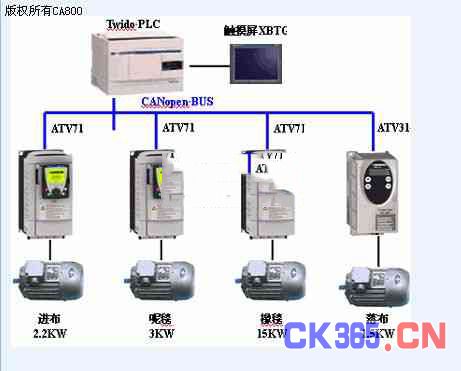

控制系统框图





控制系统说明

1. 全机采用CANopen总线通讯控制。

2. 预缩率计算:

理论预缩率=橡毯变形厚度/(压辊半径+橡毯变形厚度)×100%

3. 进布、呢毯和橡毯电机采用编码器反馈方式,根据预缩率进行控制各自的速度,并且在触摸屏上设置手动调节装置(步进/步退);出布采用平幅折叠落布。

4. 呢毯纠偏采用光电传感器检测。

5. 触摸屏上显示/设定:开机车速、电机实际转速、实际预缩率、监控画面、设定预缩率等。

6. 变频器所有故障通过总线读取,并在界面上显示相应故障说明。

系统硬件配置:

Twido PLC

开关量:40点输入/24点输出

模拟量:1路输入/1路输出(温度检测用,4~20mA)

变频器

ATV71-2.2Kw×1

ATV71-3Kw×1

ATV71-15Kw×1

ATV31-1.5Kw×1

编码器反馈卡×3

触摸屏
