TVF2000系列变频器特点
(2.2KW-30KW、三相380V)
宽电压输入设计(+20%)，更适合中国国情;
可查询转矩、功率、电流、故障等36种运行数据;
内置PID，方便组成闭环控制系统;
标准RS485通讯接口;
丰富的可编程控制端子;
全系列统一键盘，可带电热插拔;
参数存储、拷贝;
多种应用宏——配置，可实现快速编程;
PFC功能可实现闭环多电机控制;
手动/自动转矩补偿、滑差补偿;
过载能力可达150%，1分钟;
7段恒速度设置，4种加减速曲线和时间选择;
完善的故障管理和保护功能;
多应用宏配置，可实现快速编程;

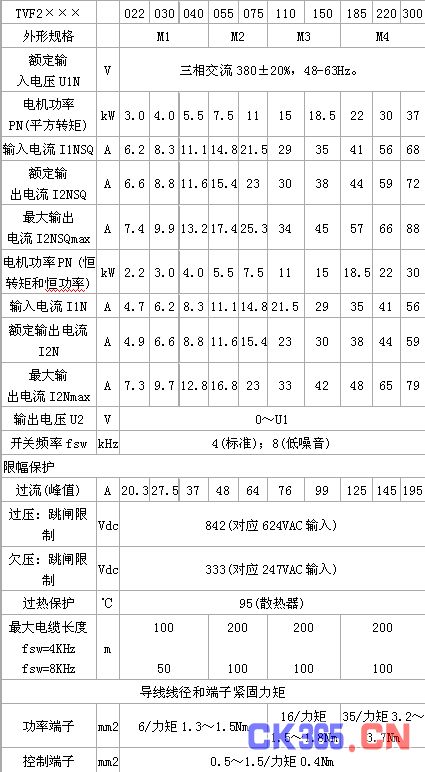

型号及技术参数:
功率等级是按连续工作制确定，这些参数于海拔1000米以下有效。
低噪音设定仅适用于带键盘的装置。如果应有的环境温度为0～40℃，PN和I2要降到80%。电机电缆要选择屏蔽电缆。
请使用60℃的功率电缆。(如果环境温度高于45℃，请使用75℃的功率电缆)

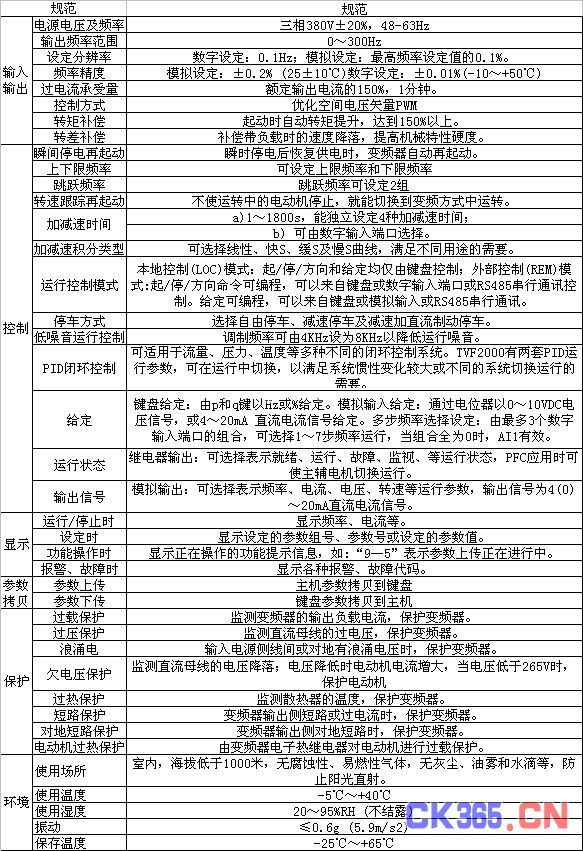

主要性能:
MicroMaster420是全新一代模块化设计的多功能标准变频器。它友好的用户界面，让你的安装、操作和控制象玩游戏一样灵活方便。全新的IGBT技术、强大的通讯能力、精确的控制性能、和高可靠性都让控制变成一种乐趣。
主要特征：
200V-240V ±10%，单相/三相，交流，0.12kW-5.5kW;
380V-480V±10%，三相，交流，0.37kW-11kW;
模块化结构设计，具有最多的灵活性;
标准参数访问结构，操作方便。
控制功能：
线性v/f控制，平方v/f控制，可编程多点设定v/f控制;
磁通电流控制(FCC)，可以改善动态响应特性;
最新的IGBT技术，数字微处理器控制;
数字量输入3个，模拟量输入1个，模拟量输出1个，继电器输出1个;
集成RS485通讯接口，可选PROFIBUS-DP通讯模块/Device-Net模板;
具有7个固定频率，4个跳转频率，可编程;
"捕捉再起动"功能;
在电源消失或故障时具有"自动再起动"功能;
灵活的斜坡函数发生器，带有起始段和结束段的平滑特性;
快速电流限制(FCL)，防止运行中不应有的跳闸;
有直流制动和复合制动方式提高制动性能;
采用BiCo技术，实现I/O端口自由连接。
保护功能：
过载能力为150%额定负载电流，持续时间60秒;
过电压、欠电压保护;
变频器过温保护;
接地故障保护，短路保护;
I2t电动机过热保护;
采用PTC通过数字端接入的电机过热保护;
采用PIN编号实现参数连锁;
闭锁电机保护，防止失速保护。
结构紧凑
SINAMICS G110 变频器有三种外形尺寸, 额定输出功率范围为0.12至3.0 kW.(0.16至4Hp). 外形尺寸最小的变频器(FSA) 是采用空气对流的方式通过散热器自然冷却. 我们推荐您采用带有平板式散热器的变频器, 因为它们占用的安装空间特别小.
内部配置灵活
SINAMICS G110 变频器有三个数字输入端, 由于变频器的设计具有创新理念, 这些输入端可以随意地进行参数化, 而且参数的设置不带限制条件. 变频器带有一个内置的DIP开关, 可以迅速地进行切换, 将电源频率设置为50Hz或60Hz, 因而适合在全世界使用.
安装简便 - 与安装接触器类似
SINAMICS G110 变频器具有与接触器类似的, 对用户非常友好的接线端子界面; 接线时无须拆卸任何盖板. SINAMICS G110 变频器既可以安装在墙上和盘上, 也可以安装在DIN导轨上.
可以从变频器上拆卸或安装的选件BOP (基本操作板) : 在一台变频器的参数设置完成以后, 可以把它的参数简便地从一个变频器拷贝到另一个变频器.
调试 - 快速和并不复杂
如果已经作好了设备的安装, 配线, 和速度设定值的设定, 并且您已经作好了一切准备工作, 那末, SINAMICS G110 变频器的调试过程的确是非常简单的. 参数和可随意指定的输入和输出端有两种设置方法: 利用SINAMICS STARTER 软件调试工具, 通过与PC机连接的组合件进行调试, 或者, 利用基本操作板(BOP, 选件) 进行调试. 在后一种情况下, 如果同时要调试若干个变频器, 而且它们具有相同的参数 , 那末, 已经输入一个变频器的参数设置值可以存放在BOP中, 然后拷贝到其他的各个变频器.
典型应用
SINAMICS G110 变频器可以在许多场合应用, 例如材料运输系统, 或作为水泵, 风扇, 鼓风机以及工厂和车库大门传动链的驱动装置.
SINAMICS G110 变频器的技术数据
电源电压和额定输出功率：1AC , 200 - 240 V ± 10% ; 0.12 - 3 kW
运行温度：摄氏- 10 至 + 40度
控制方式：线性 V/ f 控制特性 (带有可编程的电压提升功能) ; 平方 V/ f 控制特性 ; 多点 (可编程) V/ f 控制特性
输入:3个数字输入; 可采用模拟输入控制方式或RS485串行通讯接口(USS协议) 控制方式
输出：1个带光电隔离的输出
与自动化系统的链接： 可以作为LOGO和SIMATIC S7 - 200 配套的自动化设备
变频器优点简述:
•便于安装, 进行参数设置和调试.
•牢固的EMC 设计.
•参数涉及的范围全面而具有综合性,经过适当 的配置, 其适用范围非常广泛.
•电缆连接简便.
•可以通过模拟方式进行控制, 也可以通过USS 串行通讯方式进行控制.
•采用较高的调制脉冲频率时, 电动机运行的噪 声很小.
•装有基本操作板(BOP, 选件)时, 可以显示变频 器运行的状态信息和报警信息.
•DIP开关使变频器的电源频率设置(50Hz 或60Hz) 非常方便.
•采用RS485 串行通讯(USS) 控制方式的情 况下, DIP 开关使总线终端 (总线最末端的 变频器)的设置非常方便.
•RS485 串行通讯接口(仅指USS 控制方式) 便于与驱动系统联网.
•在机械系统具有共振频率的情况下, 利用变频 器的跳转频率功能, 可以避免传动装置出现机 械共振及由此产生的问题; 斜坡函数曲线的上升 / 下降时间可通过参数化进行设置, 最高可 达650s; 斜坡函数曲线的起始段和结束段可以 设置平滑园弧特性; 以及电动机仍然在转动的 情况下使变频器重新与电动机接通(捕捉再起 动功能)等功能, 可以保证机械系统平滑稳定的运行.
•变频器在电源电压消失或出现故障后重新上电 时的自动再起动功能, 提高了设备的可用性.
•在负载突然变化的情况下, 快速电流限制功能 (FCL) 可以避免运行中变频器不应有的眺闸.
•在驱动装置要求具有快速响应特性的情况下, 变频器具有快速的, 并可重复的开关量输入响 应时间.
•采用高分辨率(10位二进制数)的模拟输入 (仅 指模拟控制方式) 时, 可实现速度的精调.
•LED (发光二极管) 显示变频器的状态信息.
•具有完备的外部选件, 可以实现与PC机的通 讯和与基本操作板(BOP)的连接.
•变频器带有内置的A级或B级EMC滤波器.
