无线传感器网络方案

   日期:2013-06-17     来源:互联网

一、背景

无线传感器网络是由一组传感器以一定方式构成的无线网络,它综合了传感器、嵌入式计算机、网络、无线通信等,其目的是协作感知、采集、处理网络覆盖的地理区域中感知对象的信急,并发布给观察者。已综合了传感器技术、嵌入式技术信息处理技术和通信技术,在军事、工业、医疗、交通和民用等诸多领域有着巨大的应用价值。

二、方案概述

无线传感器网络是由传感器节点和网络通讯模块组成的。每个传感器节点都可以进行数

据采集和数据传输功能。并通过无线基站与计算机终端联系。

1、系统通信图

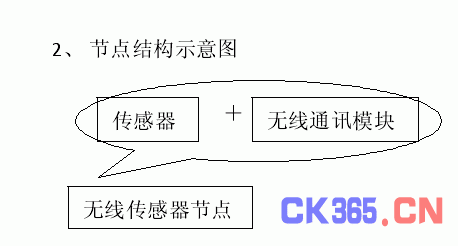

2、节电结构示意图





三、华荣汇无线传感网络方案的优点

成本低廉;

低能耗,适于电池长期供电;

系统体积小;

两路数字采样,接口方便快捷;

自动跳频,抗干扰能力强。

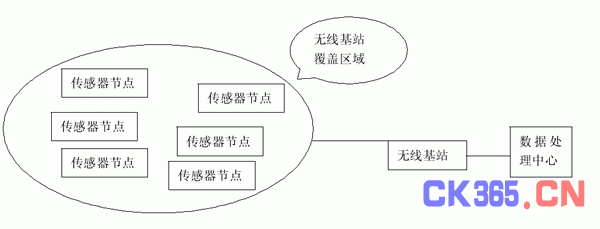

四、工作示意图





五、产品特点

1、WTS200A无线数传模块

主要应用于工业现场非实时、中等精度的无源电阻应变型产感器量的测试和传输;

双通道10bit精度的分压式电阻测量电路;

最大20dBm(100mW)带FEC编码的FSK无线收发电路;

自带电池功耗管理;

可借助无线将原始数据远程传输到用户数据处理系统;

点到点无线通信距离超过1Km(设置传输速率为1200bps时候)。

2、WB600无线基站

WB600基站是基于北京华荣汇公司的无线通信技术应用基础上的无线数据交换系统的核心产品。内置WAP200B模块,可采用WAP200B/EM200D模块的系统进行通信,通信协议采WAP200B的通信协议。WB600作为一个完整的产品,具有以下特征:

密封性好、结实耐用,有防破坏设计,保证在工业现场的良好运转。

具有RS232/rs485多接口设计,具有良好的兼容性。

基站可以通过RS485接口供电,具有良好的扩展性,实现局部的无缝覆盖。
