技术中心



无线点菜硬件平台解决方案

   日期:2013-09-27     来源:互联网

系统简介:

该系统由服务员手持的具有无线数据通讯功能的无线点菜手持机、或安装在餐桌上的具有无线数据通讯功能的点菜机,和安装在PC系统服务器端的无线数据节点组成。利用本套系统,服务员或顾客可以随时随地使用无线点菜机进行点菜、加菜、结算等工作,并即时把数据传到后台数据服务器。在数据服务器端,安装有无线数据节点,可以在有效范围内与无线点菜机进行随时随地的通讯,由服务器负责后台的数据维护管理。

系统由无线点菜手持机或桌上的无线点菜机、无线通讯节点及安装了无线数传电台的PC控制机组成。PC控制机端无线通讯节点与无线点菜机配合使用完成点菜系统的无线数据通讯功能。一台无线通讯节点能够以轮询的方式与多台无线点菜机通讯。在室内环境,受建筑物的阻挡等因素影响,当一台PC端无线数据节点的通讯距离不能覆盖整个应用场所时,在适当位置增设多个无线通讯节点。

PC端无线数据节点完成下面功能:上电后根据串口信号状态设定无线数据无线数传模块进入接收数据状态;发送串口TXD信号线上传来的串行数据或将收到的数据传送到RXD信号线上。无线模块传输速率,选择范围1200bps、2400bps、4800bps、9600bps、19200bps;

功能描述

掌上电脑与无线数据数传模块相结合形成的手持点菜机产品具有下列特点:

1、RF无线传输功能:服务员或客户随时随地使用无线点菜机为顾客点菜、加菜、退菜、结帐,并及时把数据传到后台数据服务器。本机的无线数据传输工作频率为国际通用的数传频段433MHz,满足无线管制要求,无需使用许可证。

2、无线提醒功能:无线点菜机与中心数据服务器保持连续的RF无线数据通讯,不仅可以将客人的点菜数据向服务器上传,还可以随时接收数据服务器传回的呼叫信息,在信息到达时进行声音提醒。在嘈杂的环境,还可选配震动提醒部件。

附录一:手持机内无线数据通讯模块性能指标

1、 传输稳定、可靠性高、性能优良:基于FSK调制方式,采用高效前向纠错信道编码技术,提高了数据抗突发干扰和随机干扰能力,在视距情况下,天线位置>3米,可靠传输离距约800m(BER=10-6/1200Bit/S);

2、低功耗:正常待机:14mA,发射:50mA,休眠耗10μA,采用电池供电方式无需经常更换电池;

3、体积小、重量轻,安装使用方便:无线模块可根据情况嵌入客户各个设备内;

4、低成本:采用这种无线模块的方式成本非常低;

5、微功率发射,具有收发状态指示:发射功率为10mW,通过LED来显示收发状态,方便观察模块的工作情况;

6、频率在ISM频段,无需申请频点,载波频率433MHz(特殊订货也可提供315/915MHz的载波频率);

7、透明的数据传输接口:客户无须针对无线数传模块作任何开发的工作;

8、内置看门狗,实时监控,杜绝无线模块死机的现象;

9、多信道:标准配置提供4个信道(特殊订货,可有8或16信道),满足用户多种通信组合方式;

10、三种接口方式:标准的RS-232/TTL/RS-485接口(三选一);

11、智能数据控制:模块能够自动完成收、发转换、控制等,无需客户做特定的控制;

12、高可靠性、体积小、重量轻。

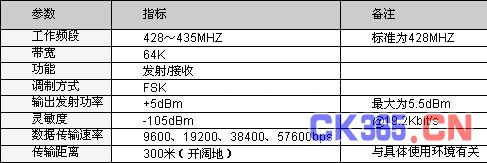

附录二:无线数据节点指标

1.无线数据通讯指标
