引言
iAStar门机专用变频器是根据电梯门机特点而精心设计，主要应用于电梯自动门及各种自动门的控制场合。
iAStar变频器门机系统

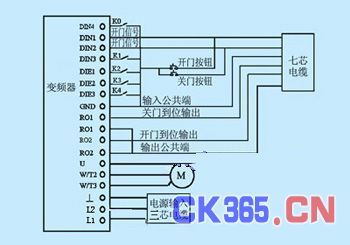

iAStar变频器门机控制系统接线图如图1所示。
图1 iAStar变频器门机控制系统接线图
输入输出端子功能为:
1.K0:[DIN4(Vi)] 故障复位信号，闭合起作用，2号端子;
2.[DIN1] 电机正转启动，开门信号，闭合起作用，8号端子;
3.[DIN2] 电机反转启动，关门信号，闭合起作用，9号端子;
4.K1:[DIN3] 关门到位位置信号XK1，10号端子;
5.K2:[DIE1] 开门限速位置信号XK3，AA板3号端子;
6.K3:[DIE2] 关门限速位置信号XK4，AA板4号端子;
7.K4:[DIE3] 开门到位位置信号XK2，AA板5号端子;
8.继电器输出RO1:关门到位输出，常开触点22号端子、21号端子;
9.继电器输出RO2:开门到位输出，常开触点25号端子、24号端子。
开关、按钮及端子功能简述
(1) 切换开关
当开关置于调试状态时，系统对外部信号不响应，按下手动开、关门按钮时，门机按要求关门或开门;当开关置于系统状态时，系统由外部信号控制，手动开、关门按钮不起作用;
(2) 手动关门按钮
当调试切换开关置于调试状态时，按下该按钮，门机做关门运动，无论门机在何位置，停止按该按钮，门机立即停止关门运动;当调试切换开关置于系统状态时，该按钮不起作用;
(3) 手动开门按钮
当调试切换开关置于调试状态时，按下该按钮，门机做开门运动，无论门机在何位置，停止按该按钮，门机立即停止开门运动;当调试切换开关置于系统状态时，该按钮不起作用;
(4) 门机位置控制信号
磁性开关XK1、XK2、XK3、XK4为门位置控制信号。磁性开关的位置如图2所示。
图2 磁性开关位置图
控制曲线与参数组设置说明
由磁性开关和参数设定值，确定门机开关门电机运行曲线如图3所示。图中上半部分为开门曲线，下半部分为关门曲线，图3中P11.x为iAStar变频器门机控制专用参数组参数。
图3 门机开关门电机运行曲线图
结束语
采用iAStar变频器开发的门机系统，生产工艺简单、稳定可靠、调试方便、性价比高等优点，大大降低了企业的生产成本，提高了企业的竞争优势。本系统特别适合电梯生产厂开发具有自己特色的门机系统。
