需求分析
随着经济的进步和银行业竞争的加剧，银行服务网点(营业部、ATM机、自助服务点)正以前所未有的速度和数量覆盖着城市的每一个角落，实现了各个服务网点的互连互通。这一进程给客户带来更多便利。但对银行本身的联网技术要求也有了新的考验，现有中心机房与远端各网点一般通过DDN专线或电话线Modem拨号方式。但这两种联网解决方案为了保证数据业务传输的安全性，不仅系统安装费昂贵，并且系统的扩展性也不强，给系统的维护带来了诸多不便。因此，银行一直希望找到一种组网方便、性价比高、随时在线的、稳定的通信方式，来提高银行的服务质量。而现在中国联通的CDMA1X网络正是满足这一需求的新兴通信方式，完全可以取代过去的有线拨号、有线DDN方式，同时在性能和价格方面均有质的飞跃。
一、 CDMA1X网络及特点
CDMA 是码分多址的英文缩写(Code Division Multiple Access)，它是在数字技术的分支扩频通信技术上发展起来的一种崭新而成熟的无线通信技术。CDMA技术的原理是基于扩频技术，即将需传送的具有一定信号带宽信息数据用一个带宽远大于信号带宽的高速伪随机码进行调制，使原数据信号的带宽被扩展，再经载波调制并发送出去。接收端使用完全相同的伪随机码，与接收的带宽信号作相关处理把宽带信号换成原信息数据的窄带信号即解扩，以实现信息通信。 CDMA多址技术完全适合现代移动通信网所要求的大容量、高质量、综合业务、软切换等，正受到越来越多的运营商和用户的青睐。
cdma2000是美国向ITU提出的第三代移动通信空中接口标准的建议，是IS-95标准向第三代演进的技术体制方案，这是一种宽带CDMA技术。cdma2000室内最高数据速率为2Mbit/s以上，步行环境时为384kbit/s，车载环境时为144kbit/s以上。cdma2000-1X是指cdma2000的第一阶段(速率高于IS-95，低于2Mbit/s)，可支持308kbit/s的数据传输、网络部份引入分组交换，可支持移动IP业务。cdma2000-1X采用扩频速率为SR1，即指前向信道和反向信道均用码片速率1.2288Mbit/s的单载波直接序列扩频方式。因此它可以方便地与IS-95(A/B)后向兼容，实现平滑过渡。运营商可在某些需求高速数据业务而导致容量不够的蜂窝(cdma one)上，用相同载波部署cdma2000-1X系统，从而减少了用户和运营商的投资。由于cdma2000-1X采用了反向相干解调、快速前向功控、发送分集、Turbo编码等新技术，其容量比IS-95大为提高。在相同条件下，对普通话音业务而言，容量大致为IS-95系统的两倍。
厦门桑荣科技有限公司为了满足各行业日益增长的无线数据业务需求，推出了一系列的无线调制解调器产品。其中Saro6550r CDMA Router系列无线CDMA调制解调器支持IS-95A/B、CDMA 2000 1x RTT接口，内嵌通信协议处理模块，主要面向金融、电力、环保、交通等行业客户，应用方式为：将Saro6550r CDMA Router设备和行业嵌入式设备相搭配，内嵌于行业专业设备，使得行业设备实现无线数据传输。比如和金融行业的ATM、终端等设备相连，实现金融设备无线数据传输;和电力检测设备相配实现电力设备的无线数据传输;和油田检测设备相配实现油田检测设备无线数据传输;和环保检测设备相配实现环保设备无线数据传输等等。 CDMA1X通信方式更适合于银行联网业务，目前各省银行数据中心与各营业厅采用DDN 64K传送数据，费用高，组网困难。CDMA1X无线传输数据有以下优势：
1)CDMA1X用户可随意分布和移动自己的网点，无需担心线路的维护或有线在移机时导致的通讯中断。建设新的营业厅无需进行拉线、埋线等工作。较光纤或专线系统投资较少，设备安装方便。
2)终端价格比较低。较DTU或DDN专线Modem其终端价格便宜很多。
3)CDMA1X资费便宜，计费合理。CDMA1X 资费包月比有线电话网络资费还便宜。银行联网业务没有大数据量的信息传输，不必采用资费很高的专线(DDN、帧中继)。CDMA1X还可根据通信的数据量和提供的服务质量进行计费。在CDMA1X网中，用户只需与网络建立一次连接，就可长时间的保持这种连接，并只在传输数据时才占用信道并被计费，保持时不占用信道不计费。这样，营业厅既不用频繁建立连接，也不必支付传输间隙时的费用。
4)CDMA1X能最好地支持频繁的、少量突发型数据业务。通信质量稳定可靠，永不掉线。
5)CDMA1X网络接入速度快，提供了与现有数据网的无缝连接。由于CDMA1X网本身就是一个分组型数据网, 支持TCP/IP、X.25协议，因此无需经过PSTN等网络的转接，直接与分组数据网(IP网或X.25网)互通，接入速度仅几秒钟，快于电路型数据业务。采用TCP/IP协议，较以前的无线数据网络(集群，双向传呼，GSM短信息)而言，网络接入更加直接方便。
6)覆盖较好。比较很多无线数据网络(集群，双向传呼，CDPD)而言，其网络覆盖是最好的。
二、 系统组网
归属于不同基站(BTS)的营业厅终端设备，利用CDMA Ruoter 连接到CDMA1X网络，在联通公司接入网关设备端为各营业厅终端分配一个CDMA1X内网的地址，此地址可以访问中心的服务器;所以以此类接入方式可以实现有线网络实现的互联功能。而在建设费用,建设时间,维护精力成本上比有线宽带方式有了很大的节约。另外，中心服务器不必走INTERNET，远端各营业厅网点与中心的连接处在CDMA1X网络内部实现。
系统拓扑结构
CDMA 内网连接可采用专线接入或CDMA终端连接。专线接入由移动运营商的PDSN(CDMA 路由器)经数据专线连接至中心数据库，中心获得内网固定IP地址。获得的内网IP地址与Router同在一个网段，其数据安全性好;时延小;成本高。
CDMA终端连接需要移动运营商分配给监控中心CDMA内网固定IP地址;开放CDMA用户端对端数据通讯。Router根据配置的监控中心内网IP地址与监控中心建立数据通道。
利用中国联通提供的CDMA1X网络进行业务数据的传输，能够保证其安全性：
1)物理链路的数据本身已经采用了加密传送;
2)申请APN服务就像申请其他数据业务一样方便、快捷，同时拥有了数据专线的安全性。
三、 解决方案
1. CDMA Router型号说明
Saro6550r CDMA Router是在桑荣原有无线产品的基础上，采用新的软硬件技术而研发出来的一款性能更为优异的产品。该产品采用高性能的32位嵌入式处理器，集成了CDMA1X MODEM 传输功能和TCP/IP网络协议、路由功能于一体的新型无线移动通信网络设备。广域网络采用CDMA1X，内部网络采用标准100BaseT 和串口(包括RS232、RS485 等)连接等多种方式。适用于自身不带TCP/IP协议栈，但具有RS232或以太网接口的设备。该产品支持语音通信、数据通信及短信收发功能。
2. 工作原理
Saro6550r CDMA Router基于CDMA无线公共网，在成熟的CDMA网络上构建无线数据网络，使各行业实现无线数据传输的成本和技术大为降低。Saro6550r CDMA Router可以广泛运用于环保、油田、电力、金融、公共事业等需要无线数据通信的领域。

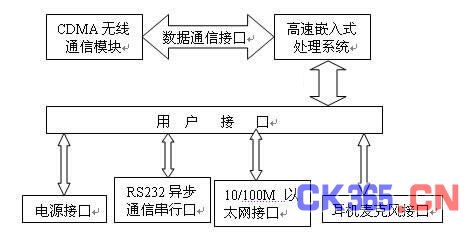

Saro6550r CDMA Router原理框图如下：
3. 方案特点
.设备上电后自动拨号，无需人为的干预，维护简单;
.提供基于Web 的系统配置和维护接口，支持远程维护;
.强大的网络管理功能，适合行业应用;
.提供短消息数据备份通道，大大提高了数据传输的可靠性;
.提供永远在线和按需拨号两种方式，按需拨号方式在需要传输数据时才与数据中心建立连接;
.提供基本的路由功能，可用于多台设备共享上网;
.性价比较高，是中小型业务网的理想选择;
.系统改造的代价非常小;
.网络易于扩展。
四、 总结
随着CDMA网络的逐渐完善和应用技术的不断成熟，CDMA的应用领域也会越来越广阔。本文介绍的CDMA无线传输系统可推广至各种金融、电力、环保、交通等行业应用当中去。
