一、概述
威纶MT506T触摸屏是一种新型的人机界面，它采用TFT的LCD显示器，具有亮度高，可视角度大的优点。MT500系列人机界面简单易用、功能强大、稳定性好，非常适合用于工业环境，甚至可应用于日常生活之中。用户可以自由的组合文字、按钮、图形、数字等来处理或监控管理及应付随时可能变化信息。
LTM8230C是壁挂式LCD显示温湿度并且带报警输出控制和485总线通讯的温湿度显示控制仪表，可用于多种场合测试环境温湿度。
MT506T触摸屏和LTM8230C仪表通过485总线连接，可远程实时显示现场温湿度及报警状态，达到管理与控制相结合，及时发现和处理问题。
系统优点：
1)触摸屏MT506TV和LTM8230C之间执行的MODBUS通信协议，支持距离达1.2公里，并支持多子站。
2)布线简单、方便、经济
3)触摸屏MT506TV的编程采用基于win98/nt平台的组态软件技术，可根据不同客户需求，方便、快速的生成个性化的人机界面。
4)标准化总线设计，可方便的扩展多台连接
5)采用低功耗设计
二、系统构成
2.1 系统示意图
2.2 产品介绍
·触摸屏MT506TV的技术参数：(见图一)
显示器：5.6" TFT LCD
处理器：32bit RISC CPU 200MHz
内存：4MB DRAM, 2MB flash memory
I/O：1 RS-232 1 RS232/485
配方卡：内建(配方卡 128kB)
输入电压：24 VDC, 0.5A maximum
人机尺寸：HxWxD:204x150x48mm
重量：Approx:0.84 kg
LCD 显示器
显示器类型：TFT LCD
显示器尺寸：(diagonal) 5.6"
色彩：256色
分辨率：320 x 234
亮度(cd/m²) ：500
背光：CCFLx2
对比：150:1
触控版
触控面板：4 线电阻式
触控精确度：1.5mm
表面硬度：4H
环境规格
操作温度：0° ~ 45°C (32° ~ 113°F)
湿度：10% ~ 90% @ 40°C
震动：10 to 25Hz(X,Y,Z 各方位2G 30分钟)
LTM8230C 技术参数：(见图二)
外形尺寸：100×80×25(mm)
显示方式：液晶显示(温湿度同时)
结构形式：一体式
温度 (图二)
测温范围：-20℃～+60℃
分辨率：0.1℃
测量精度：±1℃
湿度
测湿范围：小于95%RH，无凝结
分辨率：0.5%RH
测量精度：±3%RH
报警方式：蜂鸣器 高温、低温、高湿、低湿报警
继电器：两路继电器(8种不同组合方式输出)
供电电压：6-18V
功耗：50mA
安装方式：壁挂
通讯方式：485通讯
三、应用实例：
某楼宇系统中的房间温湿度监控系统
功能描述：房间温湿度集中监控
设备清单：
MT506TV46 触摸屏
LTM8230C LCD温湿度一体传感器

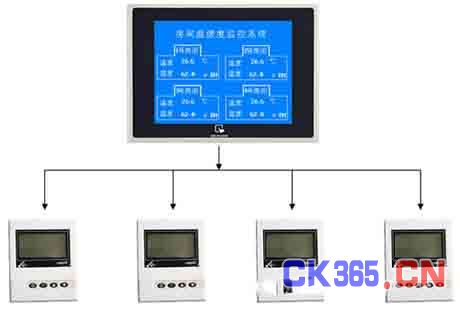

系统组成如下：
