一、设备概况
FDY纺机为定长高速化纤全牵伸卷绕设备，整个设备由导丝部分及卷绕头部分组成，卷绕头部分技术要求为恒定线速度及恒定张力收卷, 适用于涤纶、丙纶、锦纶POY丝或工业丝的卷绕成型。两台变频器分别控制锭子进行收卷，在从动运转的摩擦辊上安装用以速度检测的光电传感器，作为线速度的反馈信号。为维持所需张力，线速度在4200米/分左右，线速度精度要求在1‰以内。设备动作过程中要求完成锭子的自动切换及卷绕作业。
1、设备参数：
·永磁同步电机：2P 270Hz 三相220V交流输入额定15A
·速度传感器：4p/r 电压输出形式
·摩擦辊直径： 126mm
2、关于速度传感器
PG脉冲输入范围为50-2048p/r，测速传感器为4p/r。以cd156所设定的数值进行内部倍率换算。
3、关于逻辑控制的切换
以一台PLC作为核心控制单元，控制v/f与PID，升速及换轴等信号的逻辑切换，并以PLC接收的传感器信号经计算转换后作为线速度的显示。

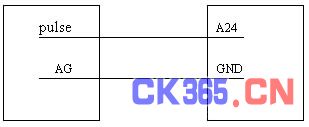

该速度传感器为电压输出，电压幅值在DC13V左右，其接线方式如下：
二、系统构成
·关于线速度恒定控制
1、随着纱锭卷径的增加，以PG反馈来进行PID模式控制，获得恒定线速度。
Cd071=3 选择内置PID控制模式
Cd120=99 选择以PG作为PID控制模式的反馈信号
Cd155=1 选择PI的正负增益功能

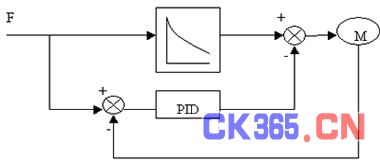

如下图，输入变频器的运转指令，V/F控制结束，开始PID控制，指令频率与反馈频率的偏差值经过PID运算，输出频率让反馈信号跟踪指令值不断变化，实现恒定线速度自动过程控制。考虑到在收卷的工艺过程中，随着卷径增大，角速度W的减小，正负偏差的调节量不同，通过软件用户化功能，引进PI的正负增益功能，达到优化调节的目的。
2、增加卷绕曲线的控制
在线速度的控制过程中，将卷绕速度预测的图形运转作为基本控制，用以减小PID的补偿量，使控制过程更早地趋向于稳定。
·只要事先根据工艺要求输入设定卷绕开始频率、结束频率、卷绕所需时间，作为对卷粗现象的输出频率预测图形，进行自动计算。
·可以预先设定4种图形，通过外部端子信号予以选择。

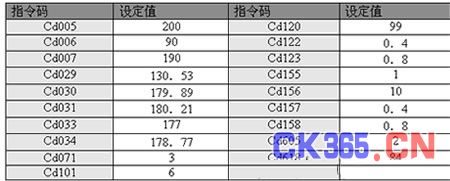

三、参数设置
四、结束语
本系统采用SAMCO-vm05作为驱动单元，提供了类似之高速卷绕设备的完美解决方案，具有以下优点：
1、目标速度在运行中可根据张力信号的大小予以调整
2、PID过程控制与PLC逻辑控制的有效结合，依据工艺要求，完成多档速及控制模式的切换，使复杂的控制变得简单
3、内置PID与卷绕曲线的结合，使控制精度稳定在1‰以内
4、控制集成度高，依靠变频器自身构成速度闭环，无需额外调节器。
5、稳定可靠，设备维护量小
参考文献：
[1]：SAMCO-VM05 中英文使用说明书 三垦力达电气(江阴)有限公司
[2]：SAMCO-VM05 卷绕功能 操作说明书 三垦力达电气(江阴)有限公司
[3]：SAMCO-VM05 SB-PG 使用说明书 三垦力达电气(江阴)有限公司
