以iPush®Family为核心的WinCon能源数据采集系统

   日期:2013-06-17     来源:互联网

一、 能源数据采集系统的现状与需求

1、能源数据采集的意义

能源是关系国计民生的重要资源。对于大、中型生产企业来说,为了更佳的资源调配、组织生产、部门结算、成本核算,需要建立一套有效的自动化能源数据采集系统,对能源供应进行监测,以便企业实时掌握能源状况,为实现能源自动化调控扎下坚实的数据基础,同时方便企业的计量和成本核算工作。

2、有关能源数据

企业生产需要的能源主要有:电力、水、煤气、煤等能源,能源主要供给企业生产、职工生活的需要。因此,能源数据实际上就是能源供给数据,而能源供给数据主要有三种形态:能源供给状态数据、能源供给整点数据、能源供给累加数据。

3、企业现状

各大、中型生产企业已经认识到数据数据对于企业管理的重要性,并采用各种仪器仪表对能源数据进行采集,并派专人对仪器、仪表、与采集的数据进行现场维护、抄取,并逐级统计、上报,建立数据库对数据进行管理。这样的缺点是手工操作效率低,不能满足大范围的数据采集需要。

也有部分体认比较高的企业,开始建立以实时数据库(Real-time Database)为核心的自动数据获取系统,实现了能源数据的自动采集、自动上报,降低了系统对人的依赖,提高了时效性和准确度,并开始建立软件系统,对采集到的数据,用于计量和财务结算。这种系统的架构如下图一所示:





图一、目前存在的企业能源数据采集系统

这种现存构架的数据采集流程如下:

1. 在下位机(PC / IPC)执行软件,读取来自仪器/仪表的数据,写入现场端的实时数据库。

2. 在上位机执行软件,透过网络定时轮询(Polling)现场端的实时数据库,并存入中心端的大型实时数据库。(瓶颈所在)

3. 在上位机执行软件,定时轮询(Polling)中心端的大型实时数据库,并存入中心端的关系型数据库。(瓶颈所在)

4. 在应用端执行Client/Server或Browser/Server软件,透过网络对中心端的关系型数据库进行数据存取与应用。

不管是在上位机与下位机的实时数据库间(2.)、中心端关系型数据库与实时数据库间(3.),甚至是应用程序与中心端关系型数据库之间(4.),都是透过请求/响应(Request/Reply)的信息查询模式在进行数据交换,所以透过网络运作的整体系统效能,很容易陷入低落的状态。

二、 以iPush® Family为核心的新一代能源数据采集系统

艾扬能源数据采集系统是一套基于iPush® Family软件平台与工控机WinCon的主动信息交换、分检服务系统,透过出版/订阅(Publish/Subscribe)讯息传送方式,提供主动式的数据分发服务,这样企业各应用程序得到的,都是各自订阅的关键数据,可大幅度提高数据处理的效率。

艾扬能源数据采集系统的硬件、软件架构如图二所示:

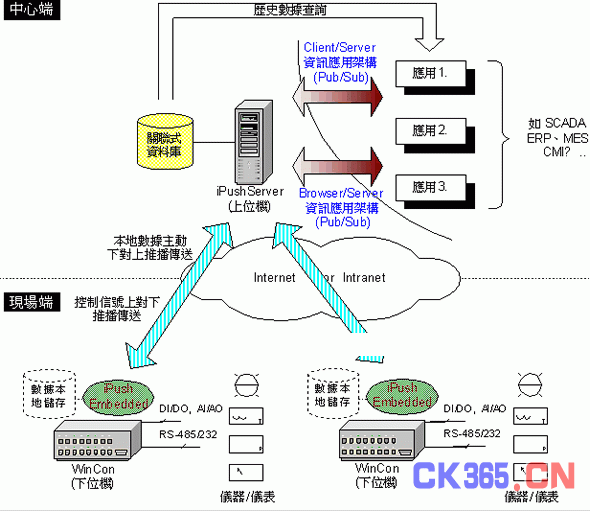

图二、艾扬能源数据采集系统架构

该系统由以下的核心构件组成:

 WinCon。内含iPush® Embedded,为连接仪器、仪表的硬件平台,可直接读取仪器、仪表的数字、模拟、或RS-485/232信号;

 iPush® Embedded。让应用程序不必面对底层的TCP/IP网络通讯,透过Internet、VPN、GPRS、CDMA、Wireless LAN等各种IP网络,保证和iPush® Server之间的数据交换。iPush® Embedded会将IO Module Framework采集到的数据,转换成主题讯息(Subject Message),主动传送到中心端的iPush® Server,取代传统的数据库轮循,保证数据的实时传递;

 iPush® Server。整个体系的数据交换服务中心,主要运算资源用在接收、推播、与主题过滤上。应用程序只需要向iPush® Server订阅相关的主题,当该主题有数据存在时,iPush® Server会将数据主动推播(Push)给应用程序,而应用程序只会得到订阅的关键数据,这样将可提升企业的信息管理效率;

 应用端。不管是Client/Server,还是Browser/Server(Web-based)架构,各应用端程序都可透过叫用iPush® API函式库,实现和iPush® Server的连接、主题订阅、数据接收、数据发送。iPush® API提供了广泛的环境支持,包括ActiveX for Win32、ActiveX for WinCE、.NET Framework、.NET Compact Framework、JAVA、Linux等,可实现跨平台、跨设备的实时数据交换。

再整理此系统的数据采集流程如下:

1. 执行于下位机(WinCon)的iPush® Embedded,内含有IO Module Framework,会自动读取来自仪器/仪表的数据,转化为特定的主题(Subject)信道,透过网络,直接上传给中心端的iPush® Server。

2. 在应用端执行Client/Server或Browser/Server软件,对中心端iPush® Server进行数据主题的订阅。

3. 中心端iPush® Server在收到来自现场端iPush® Embedded上传的数据后,会立即主动推播给已订阅该数据主题的应用端软件接收、处理。

注1: 若有必要,可以在下位机写程序,透过iPush® Embedded进行数据本地储存。

注2: 若有必要,可以在中心端写程序,向iPush® Server订阅要储存的数据主题,然后存入关系型数据库, 以便应用端进行历史查询。

相较于大量倚赖数据库来进行数据交换的请求/响应轮询模式,不仅节省无谓的运算资源、网络频宽浪费,更能够大幅提升系统的实时性,尤其是在采集点数量大的情况下,新、旧系统架构的效能差异,高下立见。

三、 成功案例 ─ 济南钢铁集团总公司

以iPush® Family为核心的艾扬能源数据采集系统,目前已经部署在济南钢铁集团总公司,成为该公司计质量管理信息系统的能源数据中心,为能源供应监测、能源供应结算、能源成本核算服务,为济南钢铁科学能源调度中心打下良好的基础。

举例而言,案例中对不同等级的降压电能表,进行如下的电能数据采集:

 当前电能量

 当前正向有功电量:峰量、平量、谷量、总量

 当前正向无功电量:总量

 当前反向有功电量:峰量、平量、谷量、总量

 当前反向无功电量:总量

 当前电能参数

 当前正向有功功率总最大需量

 当前反向有功功率总最大需量

 当前正向无功功率总最大需量

 当前反向无功功率总最大需量

 A、B、C各相电压

 A、B、C各相电流

 总有功功率及各相有功功率

 总无功功率及各相无功功率

 总功率因子及各相功率因子

 故障信息

 断相记录

 失压记录

除继续为能源调度服务外,下一步,济南钢铁还计划要将艾扬数据采集系统的应用,拓展连结到物流系统,将物流运作的相关数据,结合GIS、GPS、GPRS/CDMA无线网络,一并整合纳入到整个核算体系,成就国际级实时生产/运输/商务管理一体化的典范。

四、 可引用本架构的相近领域

本文所阐述的信息系统,虽然是以能源数据采集为应用方向,但其实它的技术架构适用范围具有普遍性(在IP网络上进行数据传递),而它要取代的旧有架构、解决的问题,也具有普遍性(使用数据库来进行数据交换的信息系统)。

所以,可以参考引用艾扬能源数据采集系统的其它领域应用真的是太多了。我们仅在此列举如下:

 需要采集各式生产设备数据的制造应用,如钢铁、石化、采矿、能源、电子等行业。

 需要采集各式输送设备数据的民生应用,如水、电、瓦斯、石油等行业。

 需要采集各式侦测仪器数据的公众或学术应用,如气象、水文、地震、土石流、空气质量、各种灾害防治等行业。

 需要采集各种移动对象数据的地理信息应用,如车队、船舶、物流、公共运输、交通控制等行业。

 需要采集各级营销点销售数据的流通应用,如连锁便利商店、量贩店、百货、烟酒等行业。
