台安V2变频器在印刷机上的应用

   日期:2013-07-23     来源:互联网

引言

近年来,随着我国自动化技术的提高,PLC作为一个新兴的工业控制器,在各个领域获得了广泛的应用。变频调速技术由于其优越的性比价和调速性能,得到了广泛的应用。在印刷机行业,印刷机械的种类繁多,主要有胶印机,,铝箔分切机,自动分切机,边分中分两用制袋机,半自动两用覆面机,凹版印刷机等。变频器已部分取代了印刷机械传统的电磁调速和机械调速方式。通过交流主电机调速和水洗系统电机调速来完成印刷过程中的送纸、上墨、印刷、洗墨等动作。改善了系统功能,使其操作方便,维修简便,而且是印刷机的高性能,高功能得到充分发挥,并使原来机械系统进一步小型化发展。

常用的印刷机多采用双色印刷。从纸张的规格看可以分为八开、四开,对开,全开印刷机。从印刷的面分可以分单面印刷和双面印刷。胶印机应用变频器调速主要是主电机调速和水洗系统电机调速

·印刷机主传动控制要求及设计

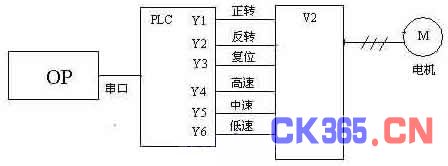

某印刷厂双色胶印印刷机采用变频器调速控制水辊电机,系统要求操作简单,速度稳定控制精度高。系统采用西门子PLC为主控器,完成电机正转,反转、高速、中速、低速、报警复位等控制功能。人机界面采用台安触摸屏,完成水辊电机速度显示、速度设定等,主传动调速采用矢量控制型台安V2系列变频器进行调速。系统框图如图所示。





系统框图

台安V2系列变频器是高性能矢量控制通用变频器。它具有如下特点:

(1) 采用先进的矢量控制算法,对电机磁通电流和转矩电流解耦并进行分别控制,配合电机参数设定动态转矩补偿,能实现电机转矩的快速响应和准确控制并且可使用闭环回路控制能,满足各类高性能场合船东控制要求;

(2)多种控制方式选择:a電流向量控制方式,具电机自动调整功能, 可选择定转矩或恒功率负载,定转矩负载

最佳转矩特性输出,低速1Hz 转矩输出200% 以上; 恒功率负载,具自动节能运行功能 。b V/F 控制方式,具备转矩补偿功能,自动电压调整,自动节能运行与转差补偿功能。

(3)内置RS485接口和RS232接口,方便接入网络;

(4)安装简单,能满足工业等级防护要求。

PLC是一种以微处理器为核心,并综合了计算机技术、自动控制技术和通讯技术而发展起来的新型工业控制装置。它具有体积小,使用方便,控制功能强,响应速度快,抗干扰强等优点。通过梯形图编写程序,工程技术人员可随时根据工艺要求而修改,具有很强的扩展性。

台安OP系列触摸屏作为一种新型的人机界面,从一出现就受到关注,它操作简单方便,具有强大的功能和优越的稳定性,使它非常适合工业生产环境。

控制系统可完成如下保护功能:

变频器故障保护。

设置参数超限保护。

通讯故障保护。

过流,过压,欠压,过热等保护。

·结束语

采用此系统控制的印刷机操作简单,运行可靠,维护方便,达到设计要求。V2变频器以其优越的性能,能满足生产工艺的特殊要求,能为用户提供更好的解决方案,在各种调速系统的方案中,V2变频器户有更广的应用。
