电梯组成：电梯主要由电气控制部分和机械部分组成。
电气部分包括：变频器、PLC、内外招控制板、制动单元、制动电阻、控制转换板等;
机械部分包括：轿厢、曳引机、电机、配重、限速器等;
功能描述：电梯的功能控制由PLC完成，PLC为控制部分的中心，包括对变频器起/停控制，频率设定，对轿厢内外招控制，机械抱闸，楼层自学习，故障保护等。
变频器采用有PG矢量控制，配合PLC输出开、抱闸信号，同时，PG卡输出分频脉冲信号给PLC，便于PLC进行楼层自学习。

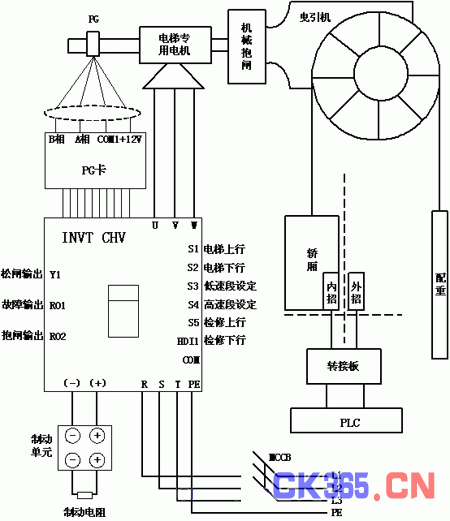

电梯控制电气布局示意图
总结：
使用由深圳市英威腾电气有限公司自主研发的CHV高性能矢量变频器，作为电梯核心控制的主要部件，其优良的控制性能和输出的舒适感均达到甚至超过国外同类变频器的水平。
