一 系统概述：
在很多的生产线中，都需要用到皮带传送机，它可以快速的传送生产过程中的产品和配件等，能够使产量和生产效率大为提高。
Sinamics G110 变频器是一种使用灵活、价位适中的变频调速装置，可用于各种速率的驱动系统，功率范围可从120W-3kW不等。在皮带输送机控制系统中，采用Sinamics G110作为驱动装置则是最佳选择。
二 系统配置：
(1)可编程控制器(PLC)
(2)SINAMICS G110变频器
(3)速度控制电位器
(4)电动机
(5)传送滚轮
(6)传送带
(7)控制按钮
皮带传送机由于采用这一驱动装置而具有优良的控制性能。在G110变频驱动装置中集成有这样一些标准功能：沿斜坡曲线起动和停车，高精度速度设定值，固定速度(频率)设定值等均可通过简单的设置来选定;无需外部制动电阻的快速电气制动，扩展的集成保护功能，以及其他一些功能。即便是"小巧" 的 Sinamics G110 变频器也可以对具有一定频带宽度的固定频率进行抑制，这是一种可避免共振干扰的极为简便的方法，而共振干扰往往会加剧元器件的损坏。除此之外，Sinamics 变频器由于具备较高的调制脉冲频率，因此运行非常平稳。
所有控制传送机的按钮信号都接入PLC的开关量输入端，PLC的2个开关量输出与变频器的DIN1和DIN2相连。DIN1对应的是变频器的启动/停止，DIN2对应的是正反向控制。按钮信号的逻辑都在PLC中进行编程，实现所需要达到的控制功能。
传送机的控制分为自动与手动控制。当按下启动按钮，传送机开始工作，传送机的速度是由变频器模拟输入端的电位器来控制，从而实现对变频器的频率进行改变，即可以对传送机的无级调速，另外通过按下正、反向按钮可以改变传送机的运动方向。按下停止按钮，传送机停止工作。手动按钮是一个传送机的点动按钮，当按钮按下，传送机开始工作，按钮松开，传送机就停止工作。
三 系统单线图：
四 系统原理图：
五 变频器的主要调节参数：
此系统用按钮、PLC和电位机来控制SINAMICS G11O变频器，在变频器方面的参数设置非常简单，主要有以下几个参数需要设置:
·改变用户访问级P0003=3,
·确定变频命令源P0700=2,
·确定变频运行的主设置值P1000=2,
·参数P0701=1,P0702=12，

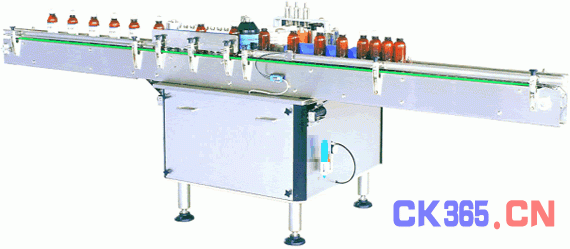

六 现场应用实例照片
