控制与数据采集系统需要监视液压油源、高压水加压泵站和高压气加压泵站三者的工作状态，控制试样所受轴向载荷、侧向弯曲、内压及外压的大小和加载速率。系统需要控制的子系统和部件如图2所示。
液压油源中的电机带动柱塞泵或齿轮泵提供动力。换向阀起通断开关作用。溢流阀调节系统压力，安全溢流。伺服阀控制轴向载荷大液压缸和两个侧向弯曲小液压缸。伺服阀通过调节液压缸两腔压力，实现载荷或位移闭环控制，为试样施加轴向载荷及侧向弯曲载荷。同时，油源上还装有油箱液位传感器、温度传感器。大液压缸两腔装有高精度压力传感器。所有管路连接油箱的吸油、回油口都装有带数字信号反馈的油滤。
高压水加压泵站与高压气加压泵站类似。两个电控调压阀分别调节泵头入口压缩空气压力和卸压阀压力，从而控制试样内压和外压的升降。多个电磁阀分别控制泵的开关与保压气控阀通断。监控传感器反馈入口压缩空气压力和管路内压力，保证泵站安全。
除去控制上述执行元件外，系统还需要采集试验过程中试样的压力、力、位移、应变、温度等传感器反馈信号。

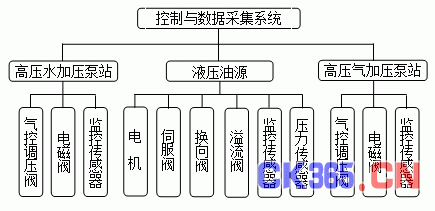

图2 控制子系统与部件图
如上所述，控制与数据采集系统需要同时具备模拟量输入和输出(AI和AO)、数字量输入和输出(DI和DO)以及多物理量数据采集通道。复合挤毁试验载荷大、压力高，试验危险性强，要求控制与数据采集系统安装位置尽量远离危险源且工作稳定性高。
考虑到上述因素，在系统搭建中采用基于NI PXI-E平台的集中式控制与数据采集方式。将控制与数据采集系统的所有硬件安装在一台现场主控制柜中。控制柜位于试验地坑角落中，距离试样8米左右。主控制柜中的PXIe-1082 8槽3U机箱通过PXIe-8375x4和PCIe-8375x4 MIX卡连接30米光纤与控制室内的工业控制计算机通讯，实现远程操控。这种架构方式有以下三个优点：
(1)试验过程中人员安全性高。试验中操作人员处于控制室中，与试样直线距离超过20米。
(2)保证系统硬件安全。控制与数据采集系统的所有硬件安装在现场主控制柜中。与分布式控制与数据采集方式相比，虽然增加了主控制柜内接线工作量，但减少了软件接口，同时降低了因执行机构失控造成系统硬件损坏的概率。
(3)数据稳定性提高。试验中多数传感器安装在试样上，如果数据采集系统距离试样太远，传感器连接导线过长，干扰和噪音会影响信号质量。特别是试验机液压油源中配有大功率电机和变频器，多个传感器反馈信号为毫伏级电压，更会加剧长导线的影响。因此，主控制柜必须放置在试验地坑中而不是控制室内。而主控制柜中的PXIe机箱通过MIX通讯卡和光纤与控制室内的工业控制计算机连接，数据传输速度快且稳定性高。
除去上述优点，这种架构方式唯一需要注意的是MIX通讯卡与工业控制计算机的兼容性。
板卡选择中，仅选用以下4种6块板卡即可满足系统控制和数据采集通道需求：
PXIe-6363 X系列多功能卡1块。这块板卡功能强大，带有32路正负10 伏模拟输入，4路正负10伏模拟输出，48路5伏数字I/O和4路32位计数器。系统中使用正负10伏模拟输入功能接入所有执行子系统监控传感器信号，使用正负10伏模拟输出控制液压油源、高压水加压泵站和高压气加压泵站中的气控调压阀等执行元件。5伏数字I/O和32位计数器功能未使用。
PXI-6515数字I/O卡1块。这是一块32通道24伏工业数字I/O卡，它的数字输出功能用来控制所有中间继电器通断，根据试验步骤开启或关闭电机、泵及所有阀件;数字输入功能收集油滤、紧急停止按钮的状态信号。
PXIe-4330应变与桥路传感器数据采集卡3块。该数据采集卡集传感器供电与信号调理、采集于一体，能为传感器提供0.625伏到10伏的供电。这一供电范围涵盖了应变采集常用的2伏和3.3伏以及高精度压力传感器常用的10伏，使系统无须再为传感器另配线性电源。3块采集卡中的1块8个通道用来采集液压缸两腔压力和试样内压及外压，同时为外接位移传感器和力传感器预留通道。剩余2块采集卡实现16通道1/4桥应变高速同步采集(采样频率最高达25kHz)。
PXIe-4353热电偶数据采集卡1块。这块采集卡含有32个采集通道，其中8个通道内置冷端补偿。采集卡支持J、K、T、E、N、B、R和S共8个类型的热电偶，涵盖了石油管试验中常用的J、K两种类型热电偶。试验中试样温度变化较慢，因此最高90Hz的采样频率也足以满足使用需求。
